11.4 Чистка горелки
z Для чистки горелки ее нужно демонтировать
(см. "Демонтаж горелки", стр. 54).
z Отсоединить штекер кабеля для розжига (рис. 41,
поз. 1) на трансформаторе розжига (рис. 41,
поз. 2).
z Открутить оба болта на контролирующем элек-
троде
(рис. 41, поз. 3) и осторожно вынуть его.
z Открутить оба болта на запальном электроде
(рис. 41, поз. 6) и осторожно вынуть его.
z Открутить резьбовое соединение газовой
арматуры
(рис. 41, поз. 7) и снять ее.
z Опустить стержни горелки (рис. 41, поз. 4) в воду
с чистящим средством и очистить их щеткой.
z Промыть струей воды стержни горелки; при этом
удерживать горелку таким образом, чтобы вода
проникала во все щели стержней, а затем
вытекала из них.
z Остатки воды удалите, опрокинув горелку
(рис. 42).
z Проверить наличие свободного прохода в щелях.
Удалить из щелей водяную пленку и остатки гря-
зи. Если щели повреждены, то горелка должна
быть заменена.

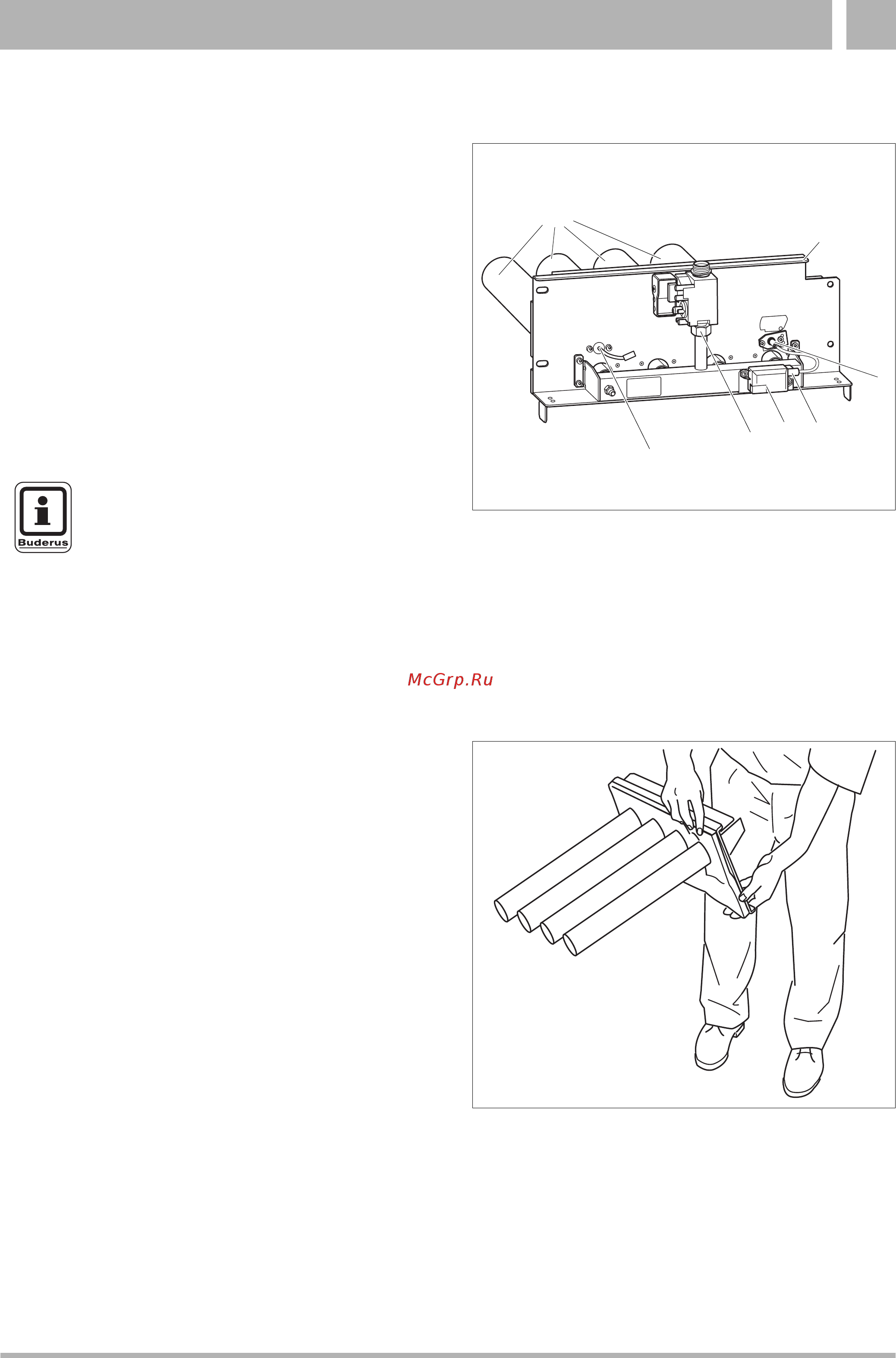

Рис. 41 Чистка горелки
поз. 1: штекер кабеля розжига
поз. 2: запальный трансформатор
поз. 3: контролирующий электрод
поз. 4: стержни горелки
поз. 5: теплоизоляция на щитке горелки
поз. 6: запальный электрод
поз. 7: резьбовое соединение газовой арматуры
2
1
4
5
3
6
7
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Следите за тем, чтобы не намочить
теплоизоляцию на щитке горелки
(рис. 41, поз. 5) и запальный транс-
форматор (рис. 41, поз. 2). При
необходимости снимите запальный
трансформатор.
Рис. 42 Опрокидывание горелки
