При отклонении от заданного значения:
z Снять защитный колпачок (рис. 49, поз. 2; воз-
можно опечатан) над регулировочным винтом
давления на форсунках (
рис. 49, поз. 1).
Отрегулировать давление на форсунках пово-
ротом винта в направлении плюс или минус
(
рис. 49, поз. 1).
z Вновь установить защитный колпачок или болт
на регулировочный винт.
z Перевести пусковой выключатель в положение
"0" (ВЫКЛ).
Включение:
z Снять измерительный шланг и вновь закрутить
измерительный ниппель
(рис. 50, поз. 1).
z Провести работы по вводу в эксплуатацию 8 - 12,
главу 9.2.9 "Проверка герметичности в рабочем
режиме", стр. 44 - главу 9.2.13 "Информирование
обслуживающего персонала и передача ему
технической документации", стр. 50.
Заполнить протокол пуска в эксплутацию (см.
главу 9.3 "Протокол пуска в эксплуатацию",
стр. 51). Все места уплотнений проверить еще
раз на герметичность в рабочем состоянии!
z На фирменную табличку котла нанести наклейку
с новым типом газа.
z Снятые части сохранять!
Типо-
раз-
мер
котла
Давление на форсунках
Сжиженный газ
Смесь бутан/пропан
B/P (G 30)
Подаваемое давление
(давление истечения)
58 - 40 39 38 37 36 35 34 33 32 31 30
мбар мбар мбар мбар мбар мбар мбар мбар мбар мбар мбар
38 - 5
23 22,7 22,7 22,7 22,7 22,7 22,7 22,7 22,7 22,7 22,7
44 - 5
23,9 23,6 23,6 23,6 23,6 23,6 23,6 23,6 23,5 23,4 23,3
50 - 6
22,5 22,4 22,4 22,4 22,4 22,4 22,4 22,4 22,4 22,4 22,4
55 - 6
21,5 21,4 21,4 21,4 21,4 21,4 21,4 21,4 21,4 21,4 21,4
Таб. 32 Давление на форсунках для сжиженного газа B/P в зависимости от подаваемого давления

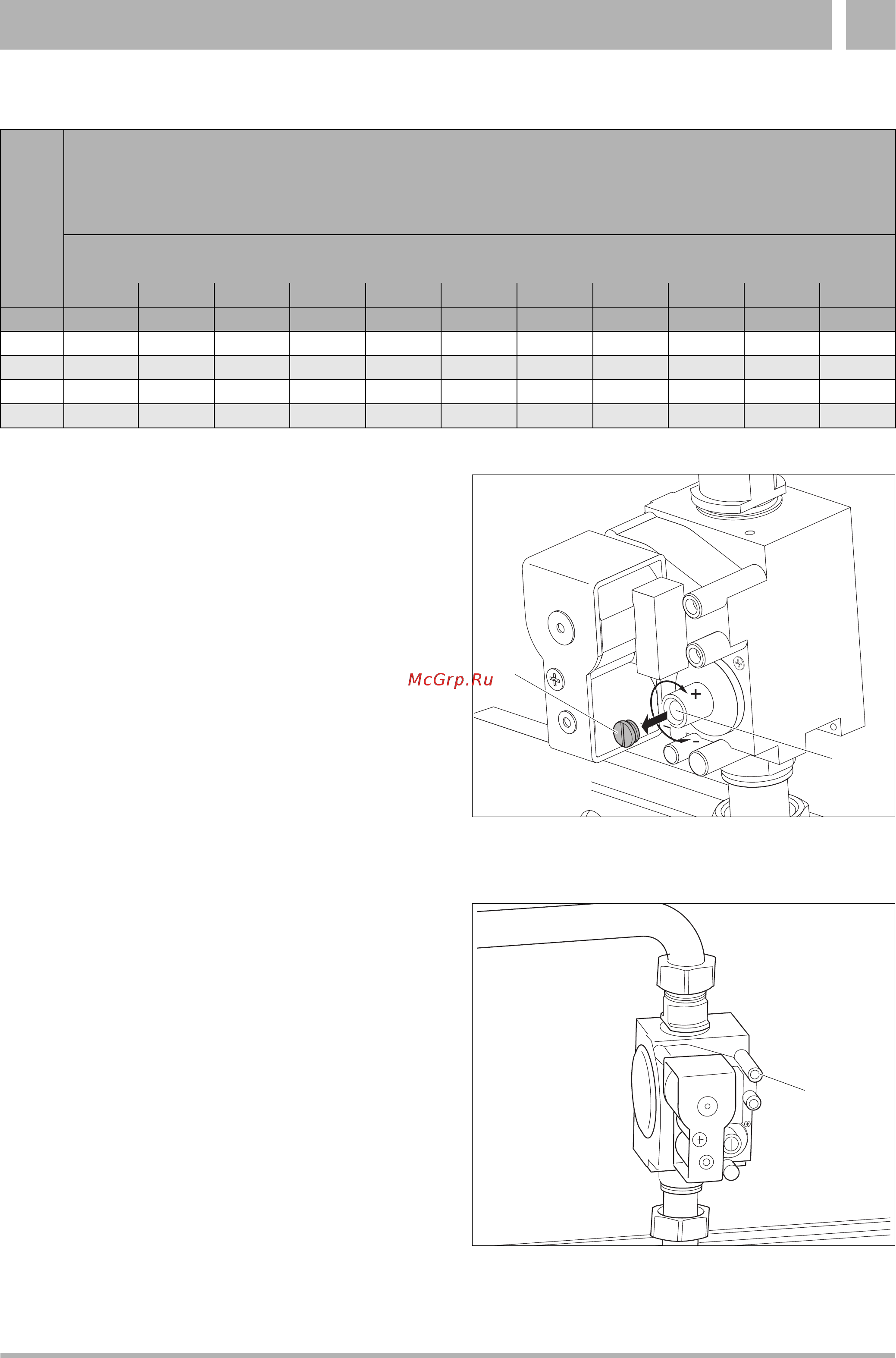

Рис. 49 Газовая арматура "SIT" 840 Sigma
поз. 1: защитный колпачок
поз. 2: регулировочный винт давления на форсунке
1
2
Рис. 50 Газовая арматура "SIT" 840 Sigma
поз. 1: измерительный ниппель
1
