Выключение отопительной установки10
10 Выключение отопительной установки
10.1 Выключение отопительной
установки на системе управления
z Установить пусковой выключатель
(рис. 35,
поз. 1
или рис. 36,
поз. 1
) в положение "0" (ВЫКЛ).
z Закрыть главный запорный кран или газовый
запорный кран.
10.2 Выключение отопительной
установки при аварии
В других опасных ситуациях сразу же перекройте
подачу газа главным запорным краном и обесточь-
те отопительную установку, отключив защитный
автомат котельной, или главным аварийным
выключателем.
z Закрыть главный запорный кран.
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
вследствие замерзания установки.
При отрицательной температуре отопи-
тельная установка может замерзнуть,
если не включена система управления.
z Защитите отопительную установку
от замораживания.
z При выключенной системе управле-
ния нужно слить воду из отопитель-
ного котла, бака-водонагревателя,
трубопроводов системы отопления,
а также, насколько это возможно,
из
труб системы ГВС.

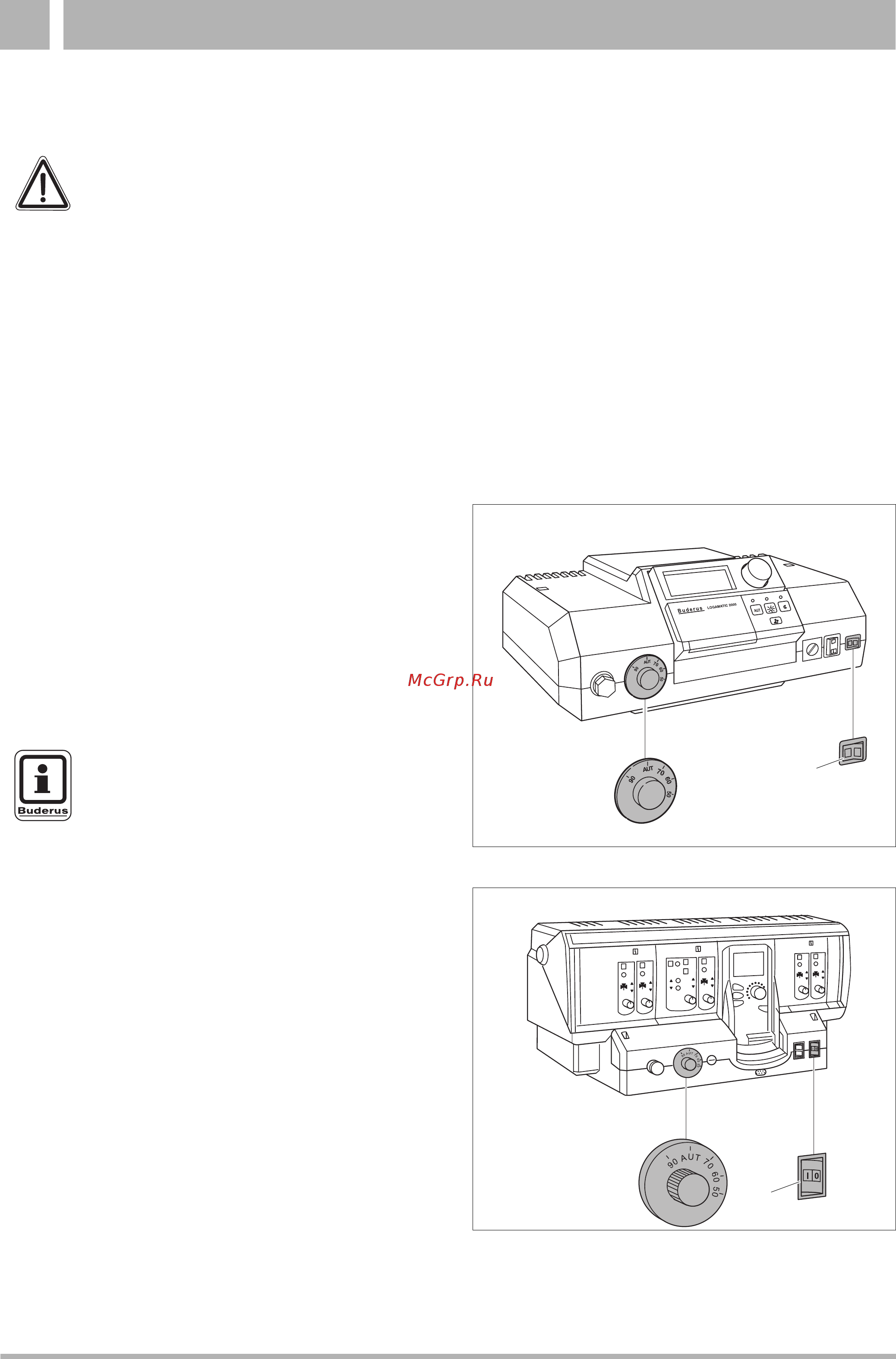

Рис. 35 Система управления Logamatic 2000
I
0
1
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
z Только в случае аварии отключайте
отопительную установку защитным
автоматом котельной или
аварийным выключателем.
Рис. 36 Система управления Logamatic 4000
1
