Настройка пусковой нагрузки:
Переустановка с природного газа на сжиженный
z Вставить переходник для сжиженного газа
вместе с уплотнением
(рис. 47, поз. 1).
Переустановка с сжиженного газа на природный
z Вынуть переходник для сжиженного газа (рис. 47,
поз. 1).
Замена форсунок основного газа
z Заменить форсунки основного газа (рис. 48,
поз. 1) на форсунки для нового вида газа. При
этом нужно установить новые уплотнения.
z Проверить соответствие обозначения форсунок
основного газа данным в таблице
28.
z Выполнить работы по пуску в эксплуатацию 1 - 5,
см. главу 9.2 "Пуск в эксплуатацию", стр. 39, при
этом заполнить протокол.
z На два оборота открутить измерительный нип-
пель
(рис. 48, поз. 2) на газораспределительной
гребенке и надеть измерительный шланг U-об-
разного манометра.

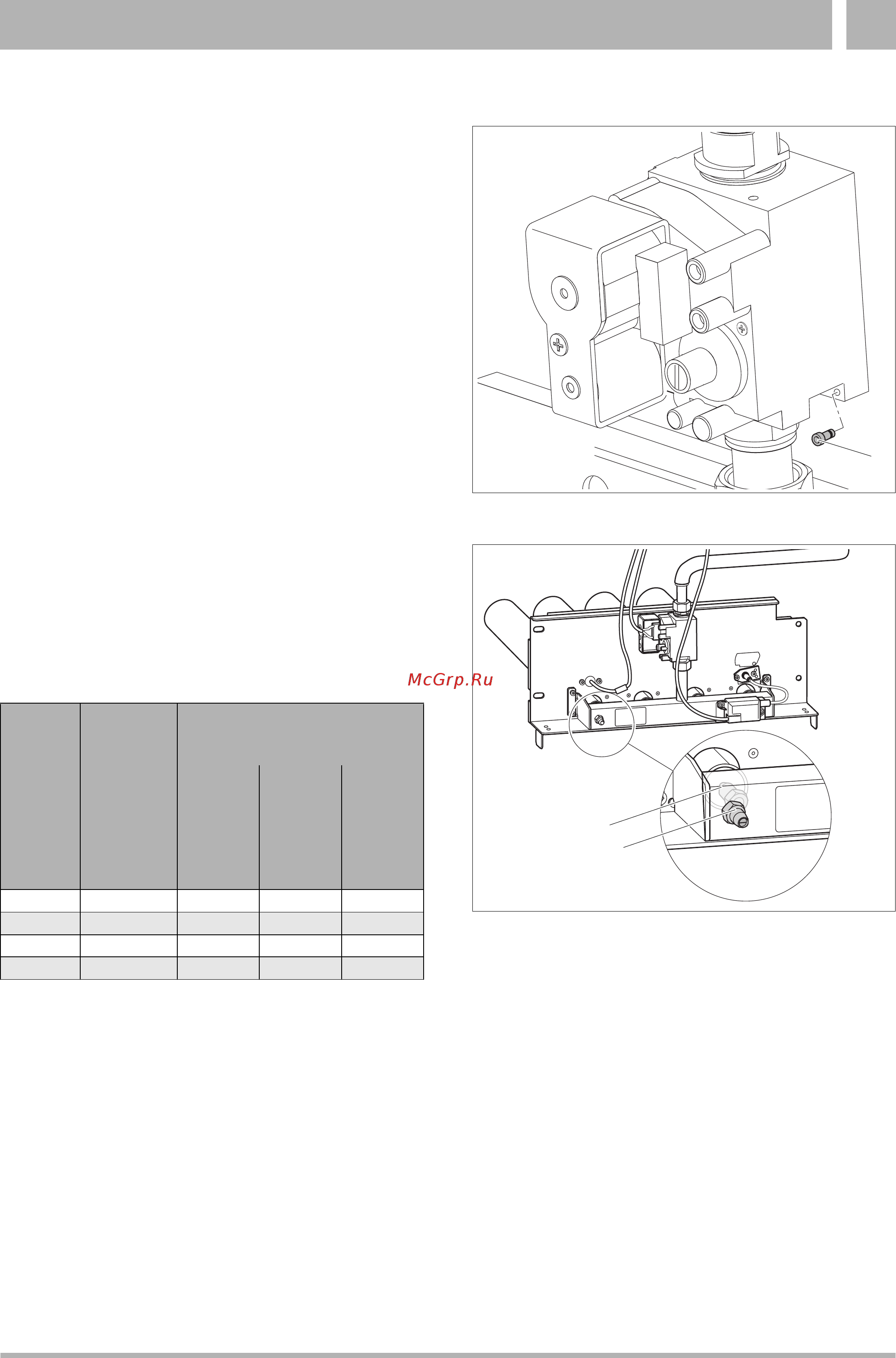

Рис. 47 Монтаж и демонтаж переходника для
сжиженного газа
1
Рис. 48 Замена форсунок основного газа
поз. 1: форсунки основного газа
поз. 2: измерительный ниппель
1
2
Типо-
размер
котла
Коли-
чество
форсунок
Обозначение форсунок
основного газа
Природ-
ный газ
H
(G20)
Сжижен-
ный газ
Пропан
P
(G31)
Сжижен-
ный газ
B/P
(G30)
38 - 5 3 360 225 210
44 - 5 3 360 245 225
50 - 6 4 360 225 210
55 - 6 4 350 235 220
Таб. 28 Форсунки основного газа
