28
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию Logano G234 WS • Издание 03/2011
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
Подключение котла к водопроводу и к системе отвода дымовых газов7
7.6 Наполнение отопительной установки и проверка герметичности
Для предотвращения появления утечек при работе
отопительной установки ее следует перед пуском в
эксплуатацию проверить на герметичность.
Опрессуйте отопительный котел с давлением в 1,3
раза больше, чем допустимое рабочее давление
(учтите давление срабатывания предохранитель-
ного клапана).
z Перекрыть расширительный бак колпачковым
вентилем.
z Проверить герметичность подключений и
трубопроводов.
z Открыть смесительный и запорный вентили на
отопительном контуре.
z Подсоединить шланг к водопроводному крану.
Надеть заполненный водой шланг на кран для
заполнения и слива и открыть кран.
z Для выпуска воздуха открутить на один оборот
колпачок автоматического воздушного клапана.
z Медленно заполнить отопительную установку.
При этом наблюдать за показаниями манометра.
z Закрыть водопроводный кран и кран для напол-
нения и слива, если достигнуто нужное рабочее
давление.
z Удалить воздух из отопительной установки через
вентили на отопительных приборaх.
z Долить воду, если из-за этого упало рабочее
давление.
z Снять шланг с крана для заполнения и слива.

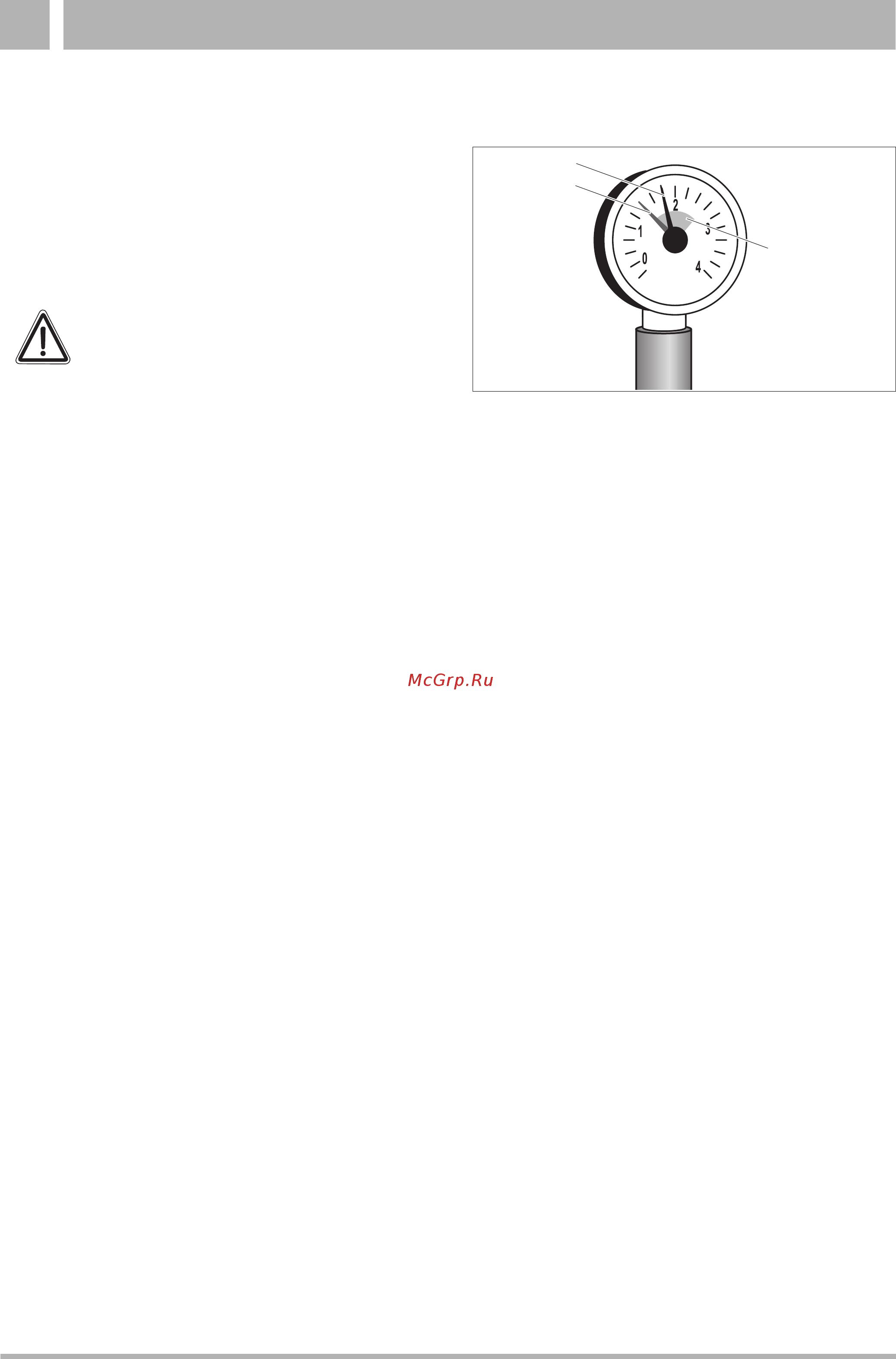

Рис. 7 Манометр для закрытых установок
1 красная стрелка
2 стрелка манометра
3 зеленая зона
3
1
2
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
из-за слишком высокого давления при
испытании на герметичность. При высо-
ком давлении могут быть повреждены
регулирующая арматура, предохрани-
тельные устройства и приборы контро-
ля давления.
z Проверьте, чтобы при проведении
испытаний на герметичность не
были установлены приборы контро-
ля давления, регулирующая арма-
тура и предохранительные устрой-
ства, к которым нельзя перекрыть
подачу воды из котла.
