LAUNCH
Инструкция по эксплуатации X-431 PAD III
4
2 Описание сканера X-431 PAD III
Сканер X-431 PAD III состоит из планшетного компьютера X-431 PAD III,
док-станции и диагностического соединителя.
Планшетный компьютер X-431 PAD III с центральным процессором и
монитором системы (см. раздел 2.1).

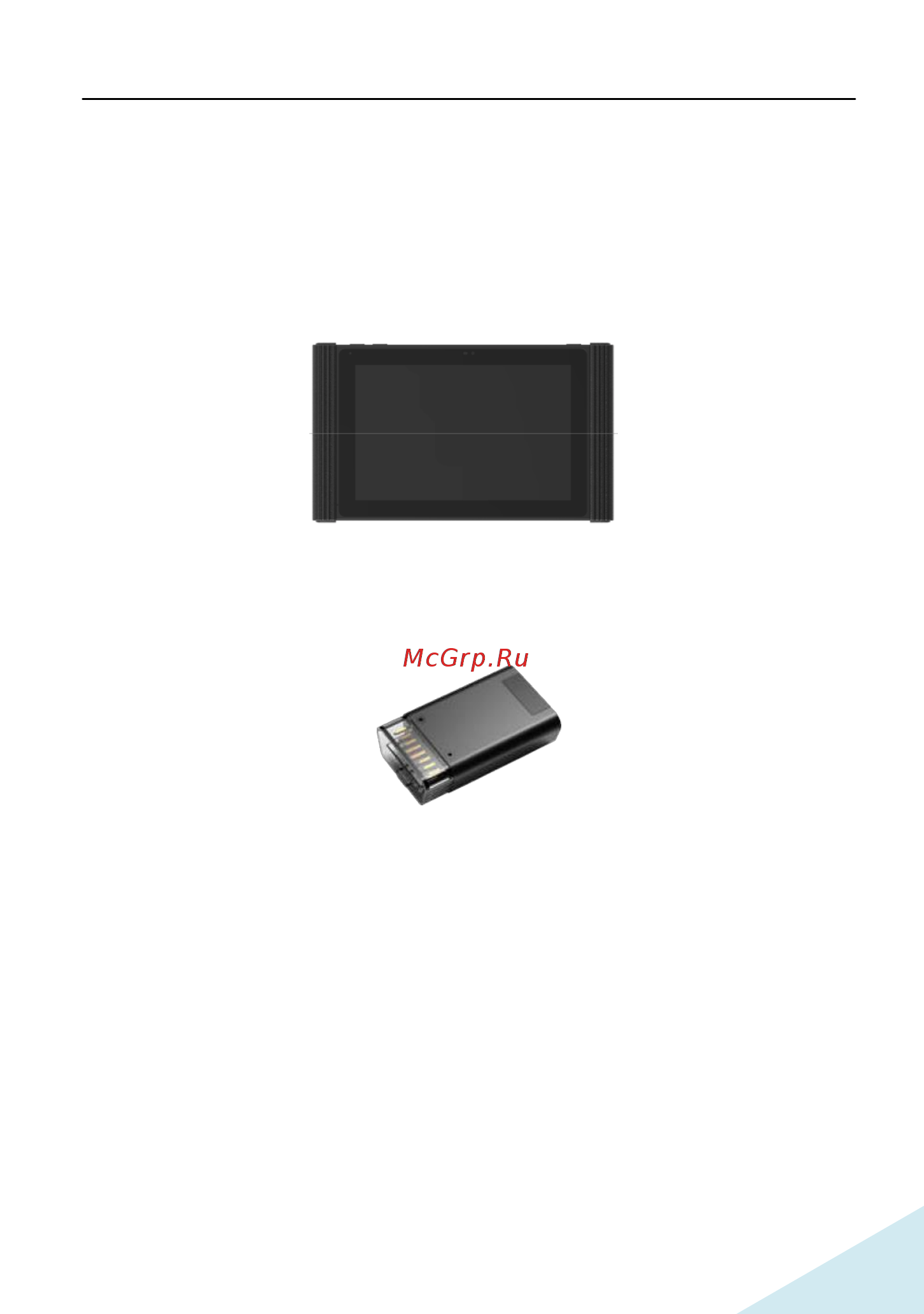

Рис. 2-1 Планшетный компьютер X-431 PAD III
Диагностический соединитель VCI – устройство для получения данных
от систем автомобиля (см. раздел 2.3).
Рис. 2-2 Диагностический соединитель
