Launch LA01009 [28/94] Подключение к автомобилю

LAUNCH

Инструкция по эксплуатации X-431 PAD III

На большинстве автомобилей DLC обычно установлен в 12 дюймах от

центральной части приборной панели в водительской зоне. Если разъем

отсутствует под панелью приборов, на кузове должна быть наклейка с

указанием его местоположения. В некоторых автомобилях азиатского и

европейского производства DLC расположен за пепельницей, которую

необходимо снять, чтобы получить доступ к разъему. Если DLC не обнаружен,

см. инструкцию по ремонту автомобиля.

4.4.3 Подключение к автомобилю

Способ подключения диагностического соединителя к разъему DLC зависит от

комплектации автомобиля:

 Автомобиль оснащен системой бортовой диагностики OBDII и укомплектован

стандартным разъемом DLC с контактом питания 12В.

 Автомобиль не оснащен системой бортовой диагностики OBDII,

укомплектован нестандартным разъемом DLC, а в некоторых случаях питание

12В подается через разъем прикуривателя или непосредственным

подключением к выводам АКБ.

Соблюдайте следующую процедуру для подключения диагностического

соединителя к автомобилю с системой OBDII:

1. Установите местоположение разъема DLC.

2. Вставьте диагностический соединитель в разъем DLC (допускается

применение удлинителя OBDII для подключения диагностического

соединителя VCI к разъему DLC).

К диагностическому

соединителю

К разъему DLC

автомобиля

Кабель-удлинитель

OBDII

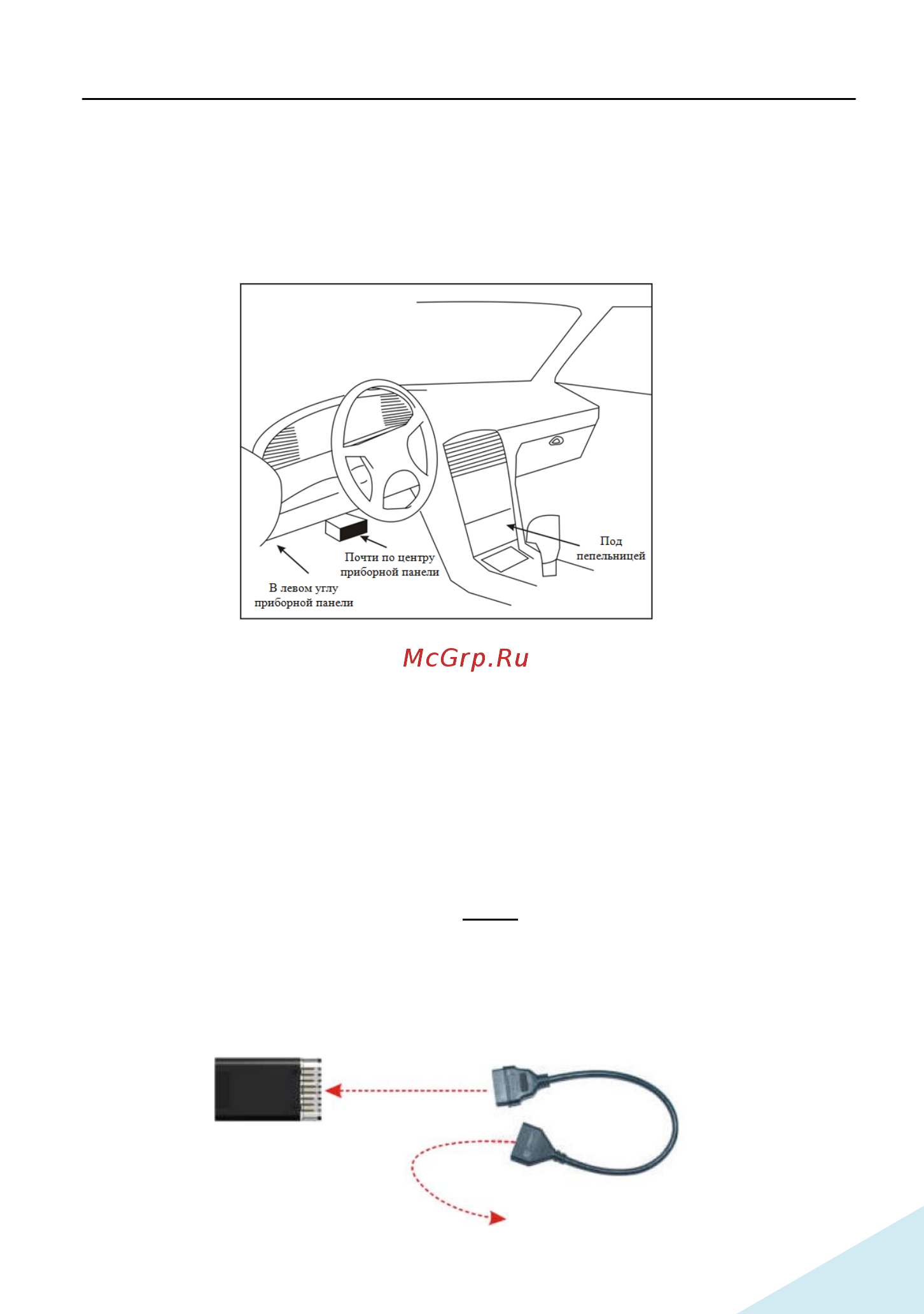

Рис. 4-8

Рис. 4-9
