LAUNCH

Инструкция по эксплуатации X-431 PAD III

Если модуль Scopebox включает режим получения осциллограмм, он собирает

достаточное количество данных, чтобы нарисовать график слева от точки

триггерного события. Модуль Scopebox продолжает получать данные в момент

ожидания условий для переключения. После того, как модулем обнаружено

срабатывание триггера, Scopebox получает данные в достаточном количестве,

чтобы нарисовать график справа от точки триггерного события.

Пользователь может выполнить настройки параметров нажатием

< или >.

Описания параметров:

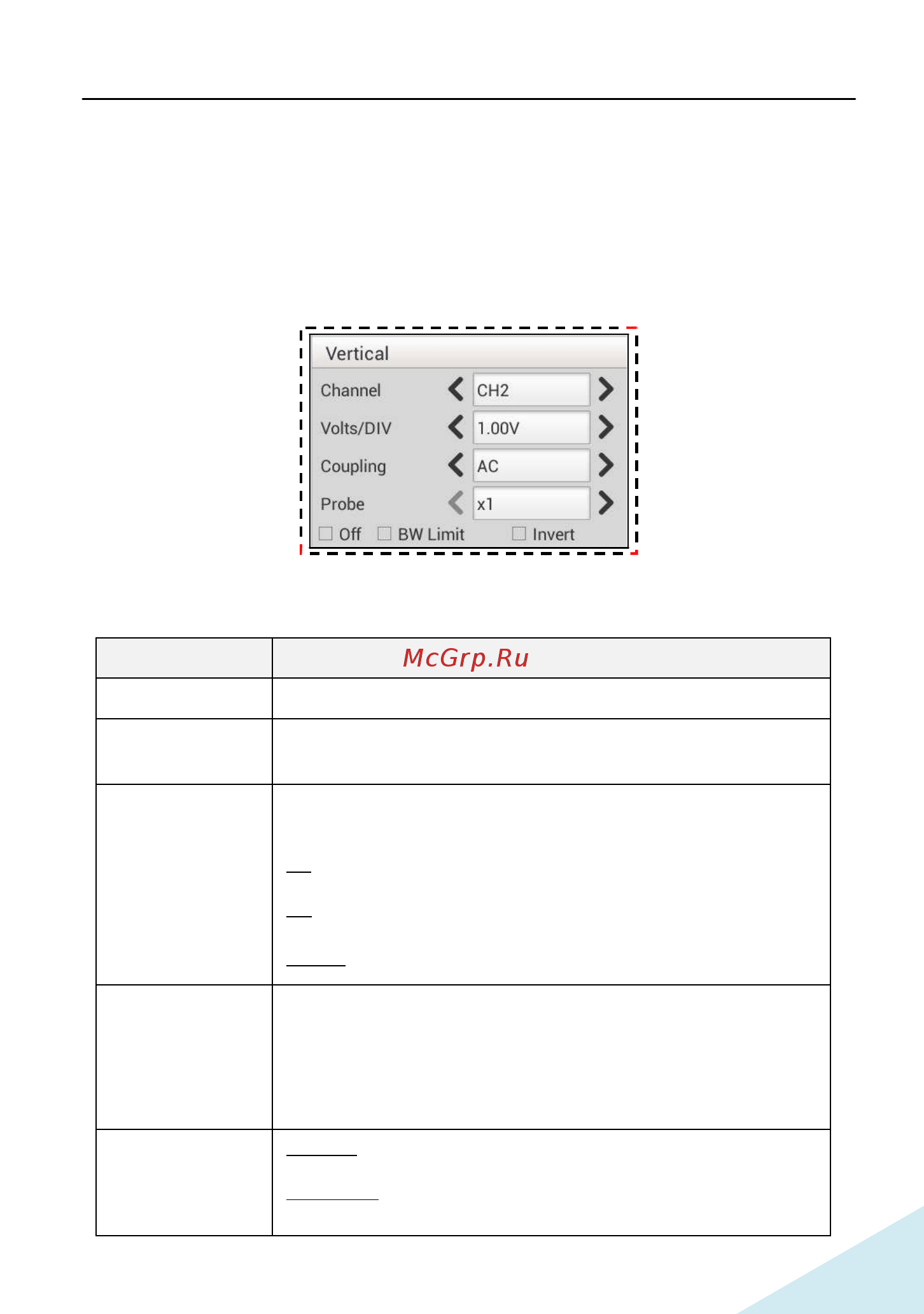

Рис. 12-5

Меню

Комментарии/настройки

Channel

Выбор источника сигнала (канала).

Volts/DIV

Представляет собой деление шкалы «Вольт/ед. шкалы» и в

основном используется для настройки развертки.

Coupling

Парный режим определяет, какая часть сигнала проходит

через триггерный контур. Включает в себя режимы AC, DC и

Ground:

AC: срезает постоянный компонент DC во входном

сигнале.

DC: пропускает постоянный и переменный компоненты (AC и

DC) входного сигнала.

Ground: отключает входной сигнал.

Probe

При использовании щупа модуль Scopebox позволяет выбрать

коэффициент ослабления для щупа. Коэффициент

ослабления изменяет настройки вертикальной развертки

модуля Scopebox таким образом, чтобы результаты измерения

отражали фактические уровни напряжения на наконечнике

щупа.

BW Limit

ON(вкл.): ограничивает полосу пропускания канала до частоты

20МГц с целью снижения шума.

OFF(выкл.): модуль работает по всей ширине полосы

пропускания.
