LAUNCH
Инструкция по эксплуатации X-431 PAD III
47
10 Мультиметр (дополнительно)
10.1 Главное меню
Проверьте, что основной блок X-431 PADIII и «блок датчиков» правильно
подключены (см. раздел 9.3.1 Подключения), включите питание X-431 PADIII и
откройте окно меню функций, нажмите «Multimeter» для отображения меню
тестирования.

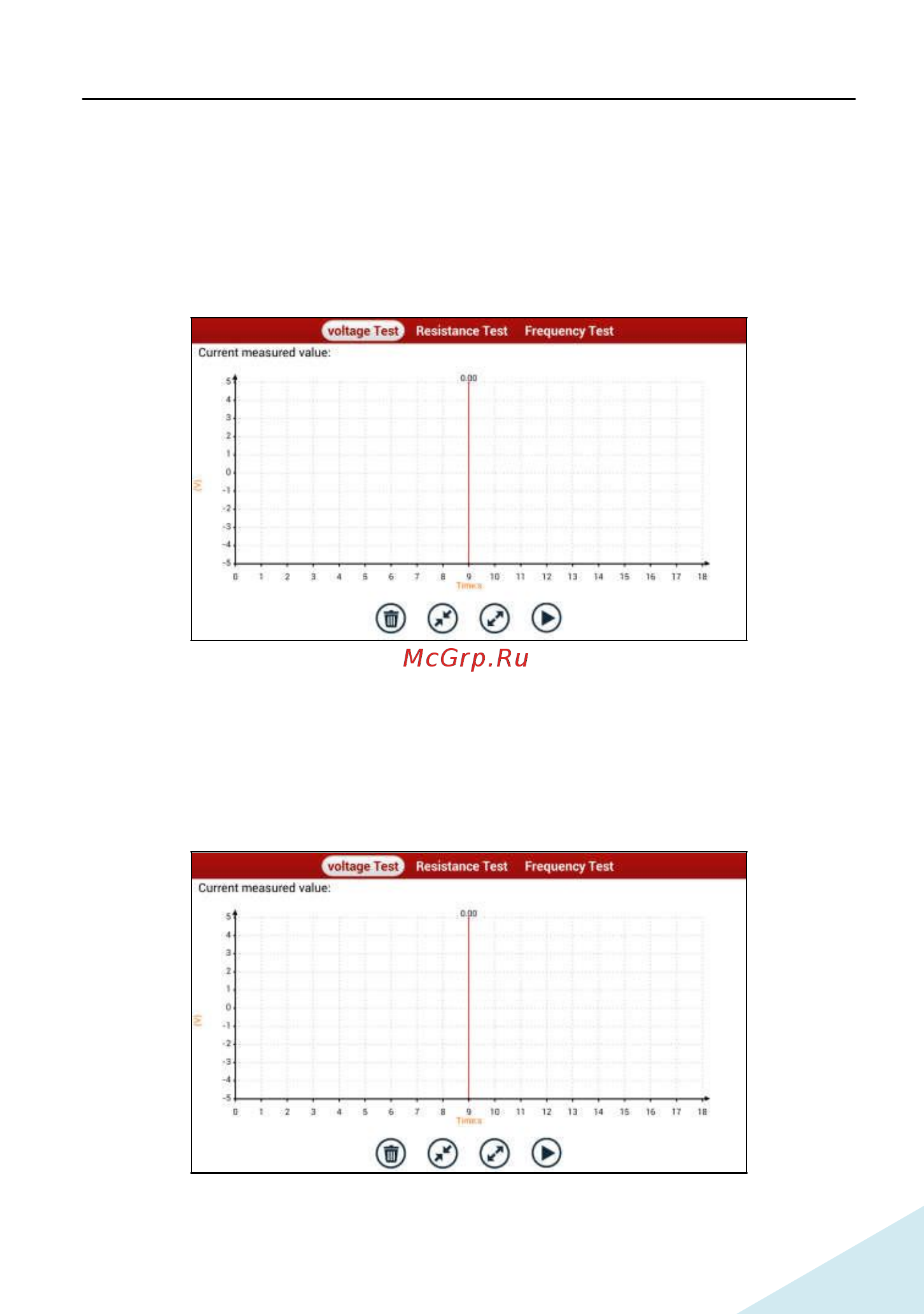

Рис. 10-1
Выберите тест для выполнения соответствующего измерения. Методика
измерения сопротивления и измерения частоты идентична измерению
напряжения. Здесь в качестве примера приведено измерение напряжения.
Нажмите «Voltage test» (контроль напряжения), на экране отображается окно,
как на рис. 10-2:
Рис. 10-2
