12.4.2 Автоматический режим

Scopebox оснащен функцией Auto, которая позволяет в автоматическом режиме

выводить входной сигнал при наилучшем выборе параметров развертки.

Нажмите , модуль Scopebox изменяет текущие настройки выводимого

сигнала. Здесь автоматически регулируются вертикальная и горизонтальная

развертки, а также парный режим, расположение, переключение по фронту,

настройки уровня и режима.

12.4.3 Просмотр настроек

<1> Калибровка

Эта функция корректирует работу внутренних схем модуля Scopebox для

получения высокой точности измерения. Используйте этот режим для

калибровки вертикальной и горизонтальной систем измерения модуля

Scopebox.

Нажмите

, затем нажмите [Calibration], отображается окно, как на рис. 12-7.

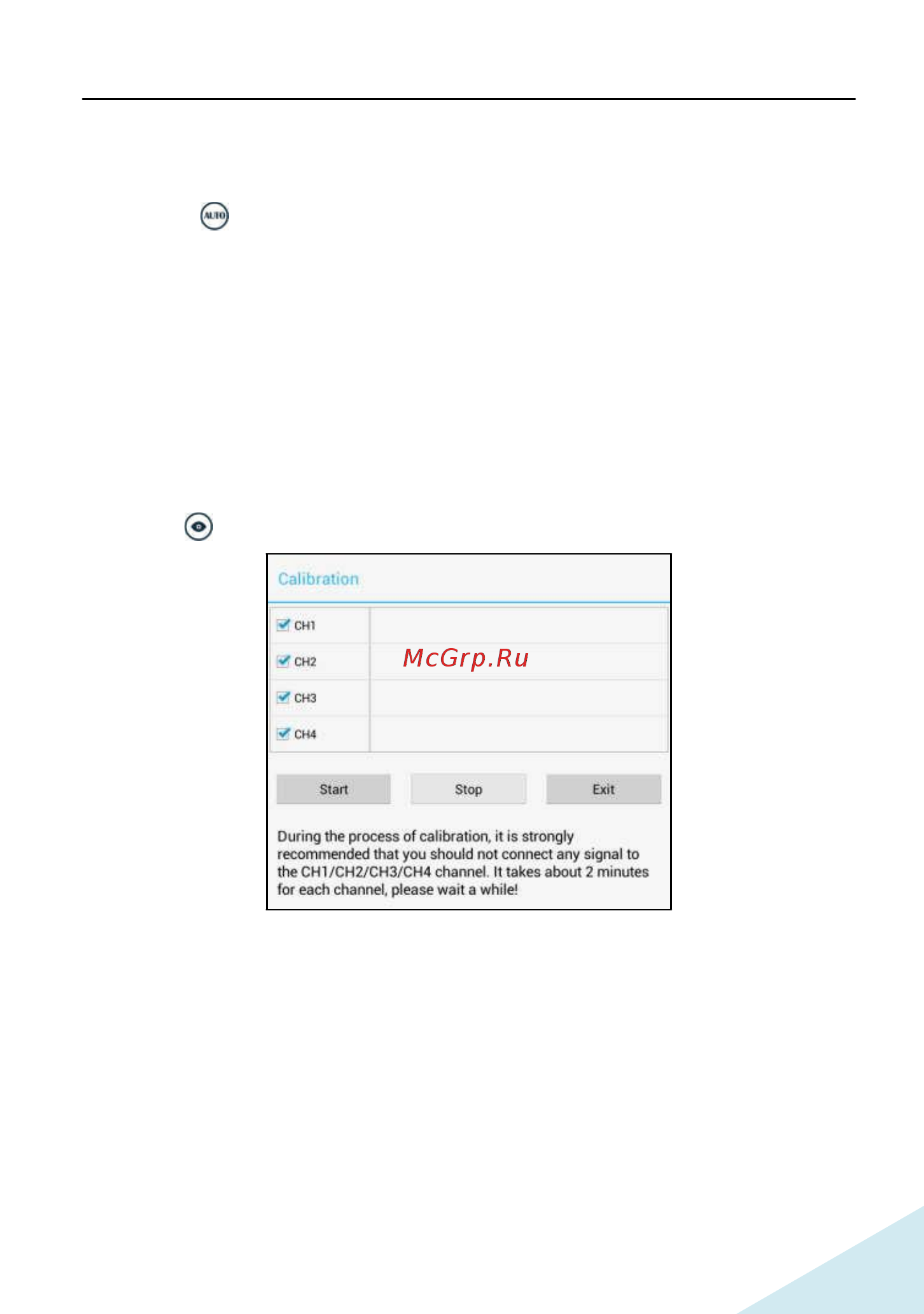

Рис. 12-7

Установите флажок напротив выбранного канала. Выбрав требуемые каналы,

нажмите [Start] для включения калибровки и кнопка [Start] в момент калибровки

отключается. Нажмите [Stop] для остановки процесса калибровки. Если кнопка

[Start] становится активной, процесс калибровки завершен.

Замечание: в ходе калибровки входных сигналов на каналах CH1/CH2/CH3/CH4 быть

не должно. Калибровка может занимать несколько минут.

<2> Эталонные настройки

Эталонные осциллограммы – это записанные осциллограммы, которые
