12.2 Конструкция и принадлежности
12.2.1 Конструкция Scopebox

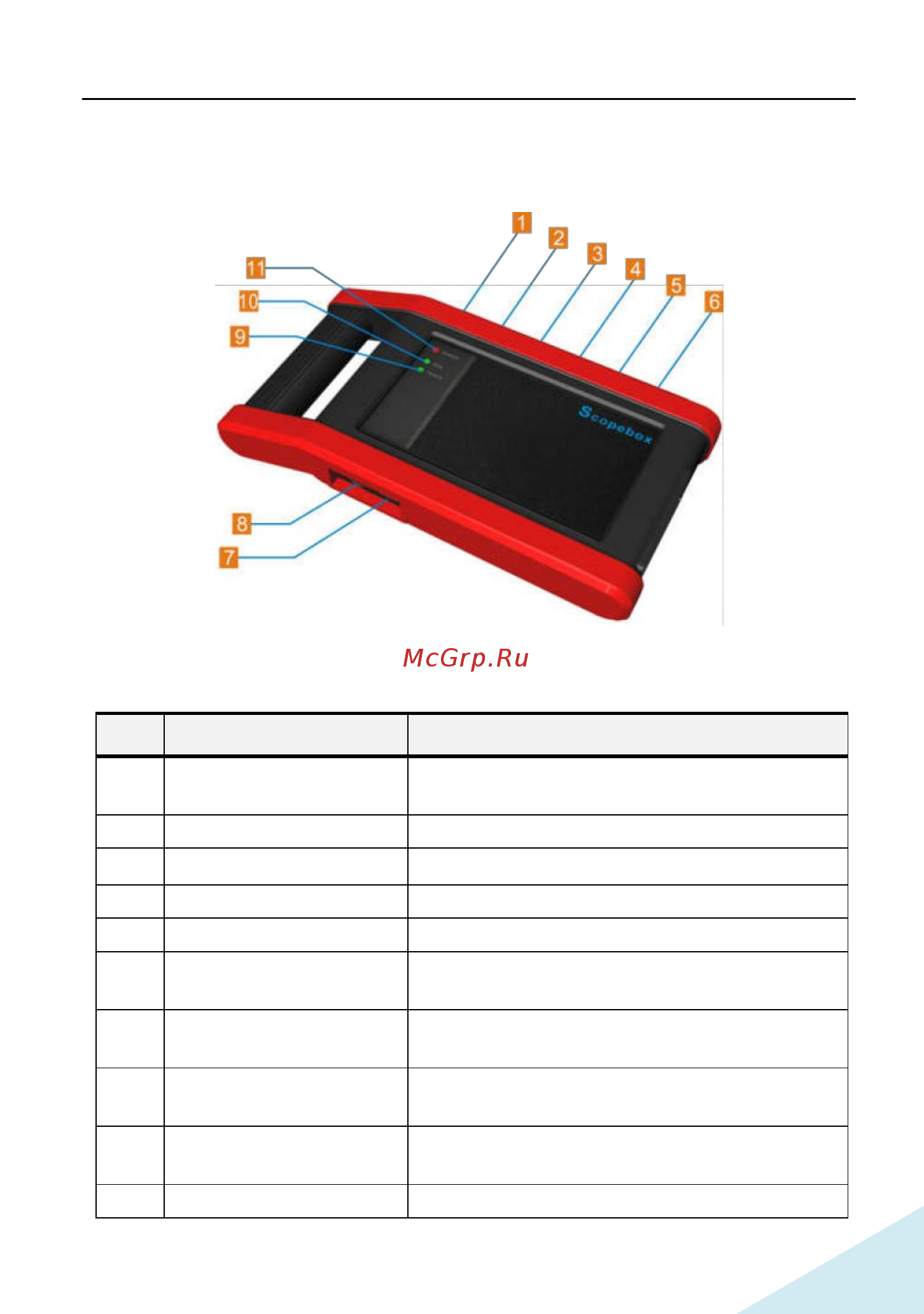

Рис. 12-1 Конструкция Scopebox
В табл. 12-1 описаны разъемы и индикаторы Scopebox.
№
Название
Описание
1
Генератор постоянных
сигналов
Генерирует прямоугольный сигнал постоянной
частоты 1K.
2
CH1
Канал 1
3
CH2
Канал 2
4
CH3
Канал 3
5
CH4
Канал 4
6
Вход внешней
синхронизации
Сигнал внешней синхронизации
7
B-образный USB-разъем
Для подключения сканера с помощью USB кабеля
как отдельного USB устройства.
8
Разъем питания
Подключение электропитания через сетевой
адаптер.
9
Индикатор обмена
данными
Мерцает в процессе обмена данными.
10
Индикатор рабочего
Горит зеленым цветом в процессе работы
