LAUNCH
Инструкция по эксплуатации X-431 PAD III
18
беспроводной Bluetooth и USB-кабель. Вы можете выбрать один из методов
для диагностики автомобиля.
Замечания:

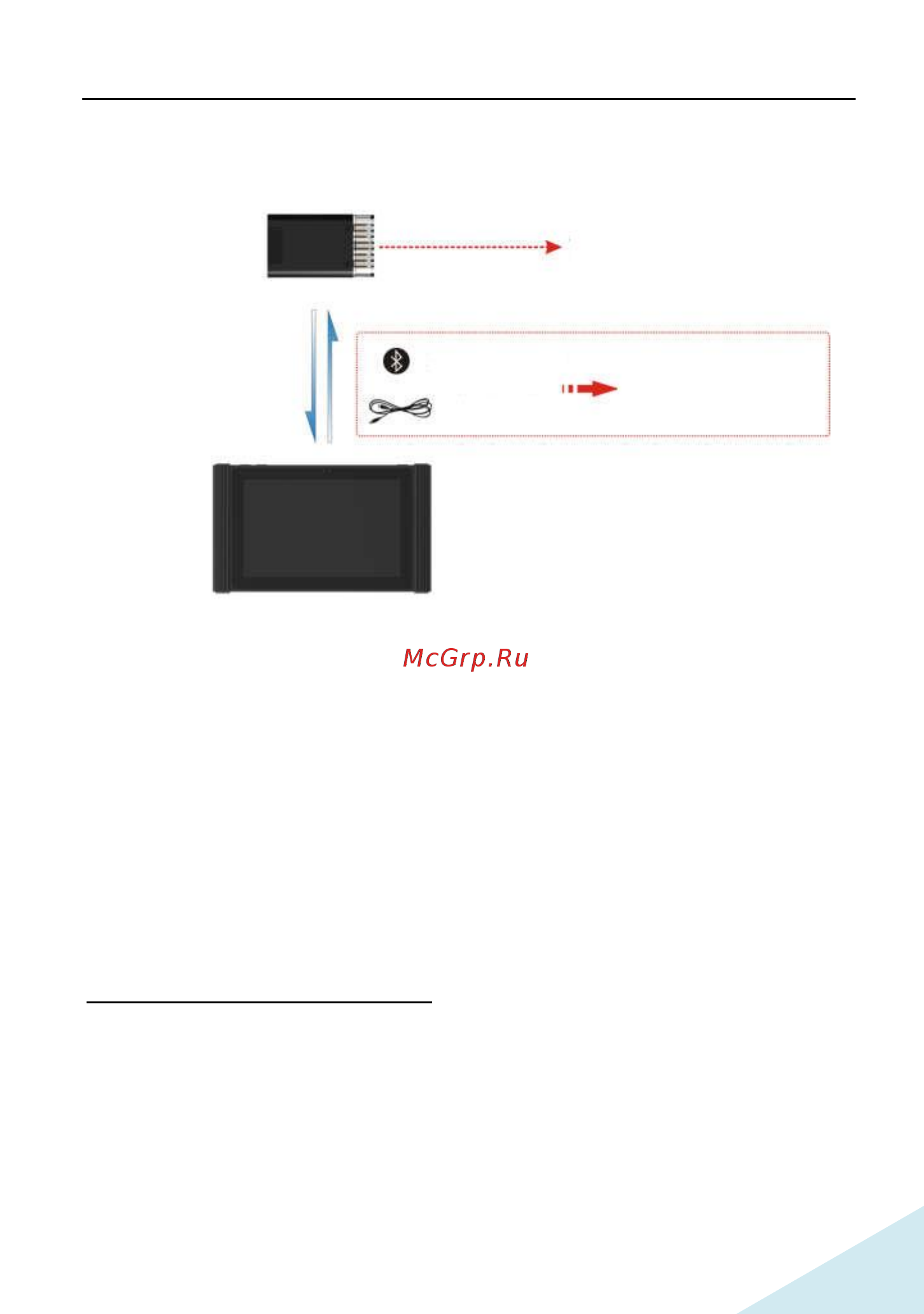

Рис. 4-7
При выполнении диагностики через Bluetooth, диагностический соединитель
необходимо спарить с планшетный компьютером X-431 PAD III. Если настройки
Bluetooth не выполнены перед запуском диагностической программы, их также
можно сконфигурировать с помощью программы.
Для реализации стабильного подключения настоятельно рекомендуется выполнить
диагностику автомобиля через USB кабель. В этом случае требуется USB кабель
для подключения диагностического соединителя и планшетного компьютера X-431
PAD III.
4.4 Подключения
4.4.1 Подготовка к диагностике
Стандартные условия тестирования
Включите зажигание автомобиля.
Дроссельная заслонка двигателя должна быть закрыта.
4.4.2 Расположение диагностического разъема
DLC (разъем для передачи диагностических данных) зачастую представляет
собой стандартный 16-контактный разъем, который подключается к
электронным блокам управления автомобилем.
К диагностическому
соединителю
Bluetooth или
USB кабель
Отправка данных на
планшет
Планшетный компьютер Х-431 PADIII (для
анализа собранных данных автомобиля и
отображения результатов тестирования)
