9.3.2 Имитирующий тест

Имитирующий тест позволяет пользователям точно оценить исправность датчика

во избежание ошибочной замены исправных деталей. Например, код

неисправности указывает на неисправность датчика температуры охлаждающей

жидкости. Необходимо выяснить, что неисправность возникла в самом датчике

или в соединениях между ЭБУ и датчиками, или неисправен сам ЭБУ. В этом

случае мы выполняем имитационный тест, подавая входной сигнал на компьютер,

имитирующий работу датчика, предварительно отключив сам датчик температуры

охлаждающей жидкости. Если двигатель работает лучше и неисправность

исчезает, неисправен датчик. Если неисправность сохраняется, следует подать

указанный имитационный сигнал на контакты ЭБУ. Если в этом случае ошибка

исчезает, проблема в соединении между датчиком и ЭБУ, в противном случае,

неисправен ЭБУ. После выполнения всех подключений (см. раздел 9.3.1 для

получения подробных сведений) включите питание сканера X-431 PADIII,

запустите приложение X-431 PADIII и откройте окно меню функций, затем

нажмите «Toolbox»→«Sensor», чтобы открыть окно выбора режимов тестирования.

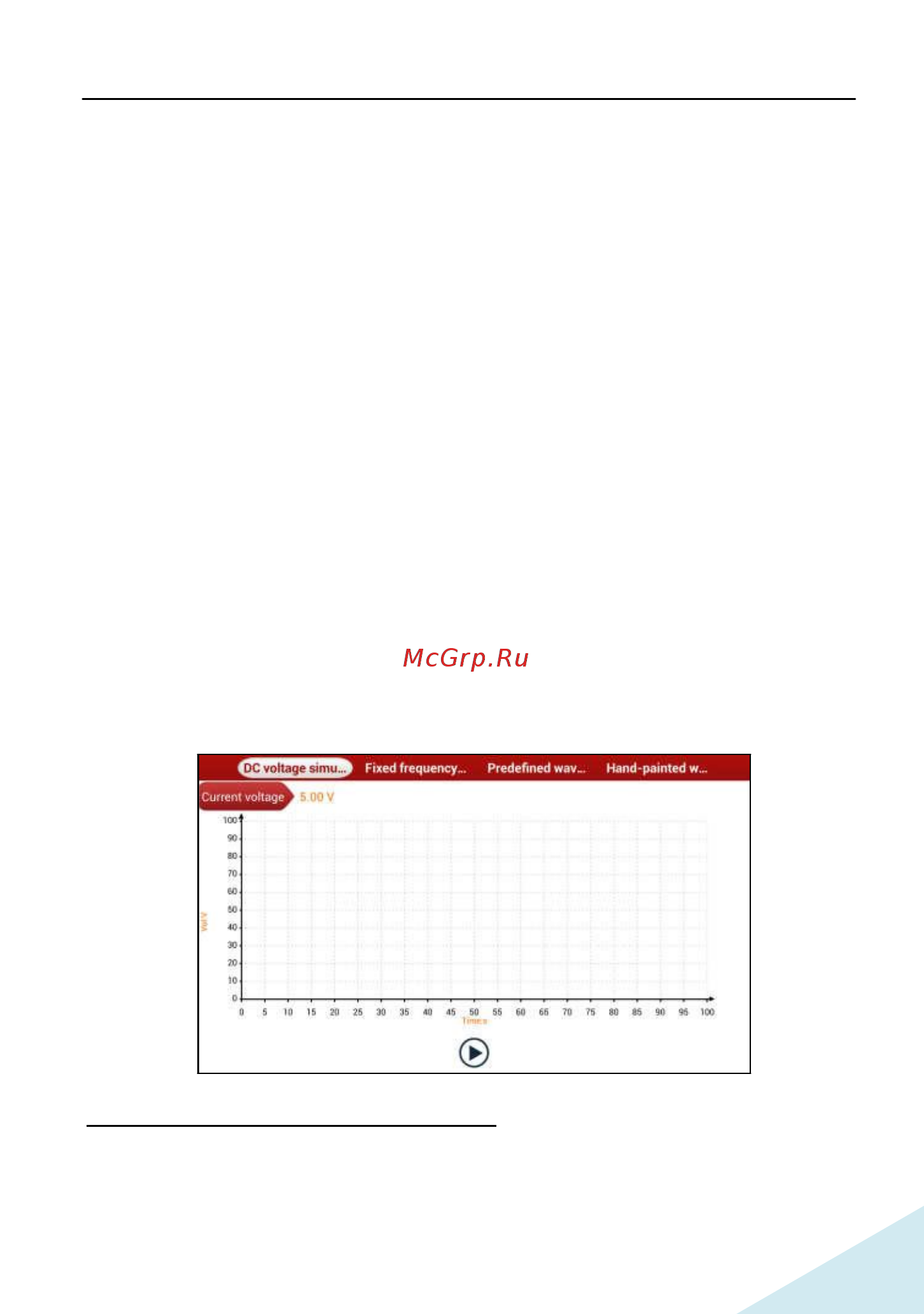

См. рис. 9-2.

Рис. 9-2

1. Имитация постоянного напряжения

На рис. 9-2, нажмите [Current voltage], затем нажмите «+» или «-» для

настройки значения выходного напряжения. Также можно использовать окно

редактирования и ввести требуемое значение с помощью экранной клавиатуры.
