LAUNCH
Инструкция по эксплуатации X-431 PAD III
43

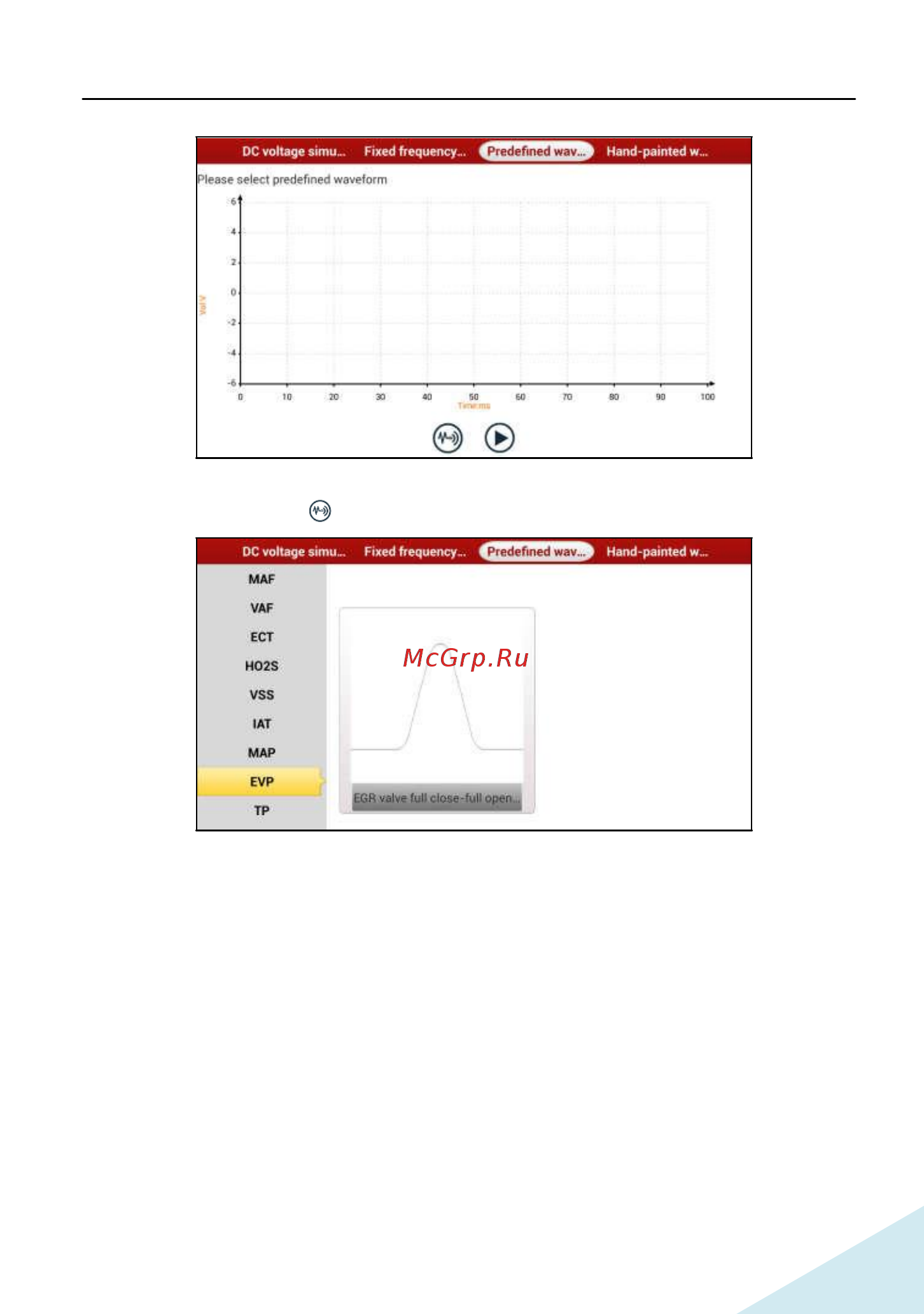

Рис. 9-4
Здесь нажмите кнопку , отображается окно, как на рис. 9-5.
Рис. 9-5
На рис. 9-5 в левой колонке указаны типы датчиков, а в правой зоне – формы
сигналов этих датчиков. Далее приведено описание типов датчиков:
ECT: датчик температуры охлаждающей жидкости
EVP: датчик положения клапана рециркуляции отработанных газов
HO2S: датчик кислорода с нагревательным элементом
IAT: датчик температуры впускного воздуха
MAF: датчик массового расхода воздуха
MAP: датчик абсолютного давления в коллекторе
TP: датчик положения дроссельной заслонки
VAF: датчик объемного расхода воздуха
VSS: датчик скорости автомобиля
Например, нажмите «ECT» – «Warm (NTC Thermistor)» (термистор с
