LAUNCH
Инструкция по эксплуатации X-431 PAD III
39
Входной импеданс
10МОм
Тест сопротивления
Диапазон
0-40МОм
Тест частоты
Диапазон
0-25КГц
Входной импеданс
1000ГОм
Входное напряжение
1-12В
9.2 Конструкция и принадлежности
9.2.1 Конструкция Sensorbox

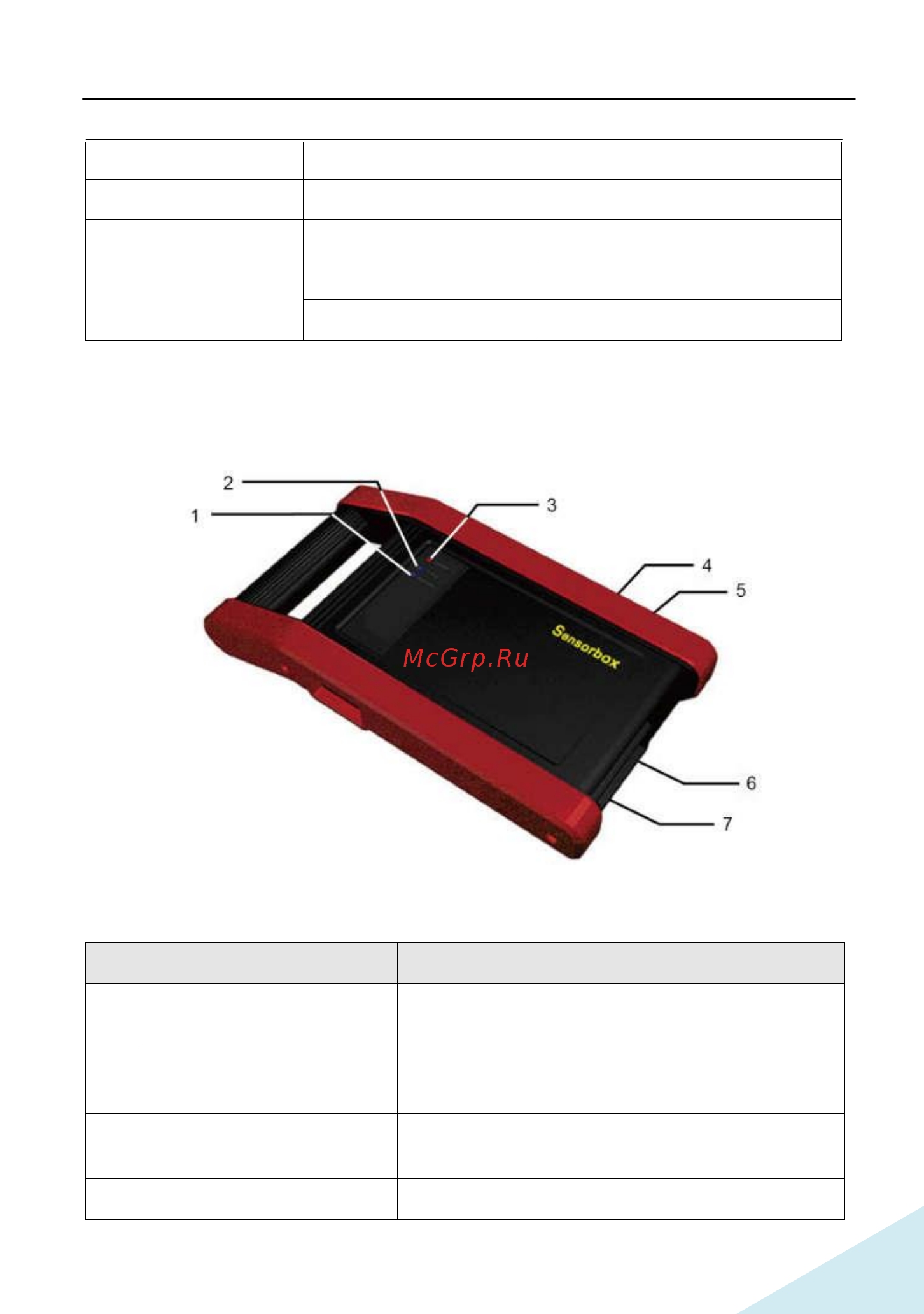

Рис. 9-1 Внешний вид Sensorbox
В табл. 9-1 указаны разъемы и индикаторы X-431 PAD III Sensorbox
№
Название
Описание
1
Индикатор приема
данных
Индикатор (зеленый) приема данных от
основного блока.
2
Индикатор передачи
данных
Индикатор (зеленый) передачи данных на
основной блок.
3
Индикатор питания
Работает постоянно (красный) после
включения питания модуля Sensorbox.
4
USB-разъем типа В
Подключается к основному блоку с помощью
