LAUNCH
Инструкция по эксплуатации X-431 PAD III
63

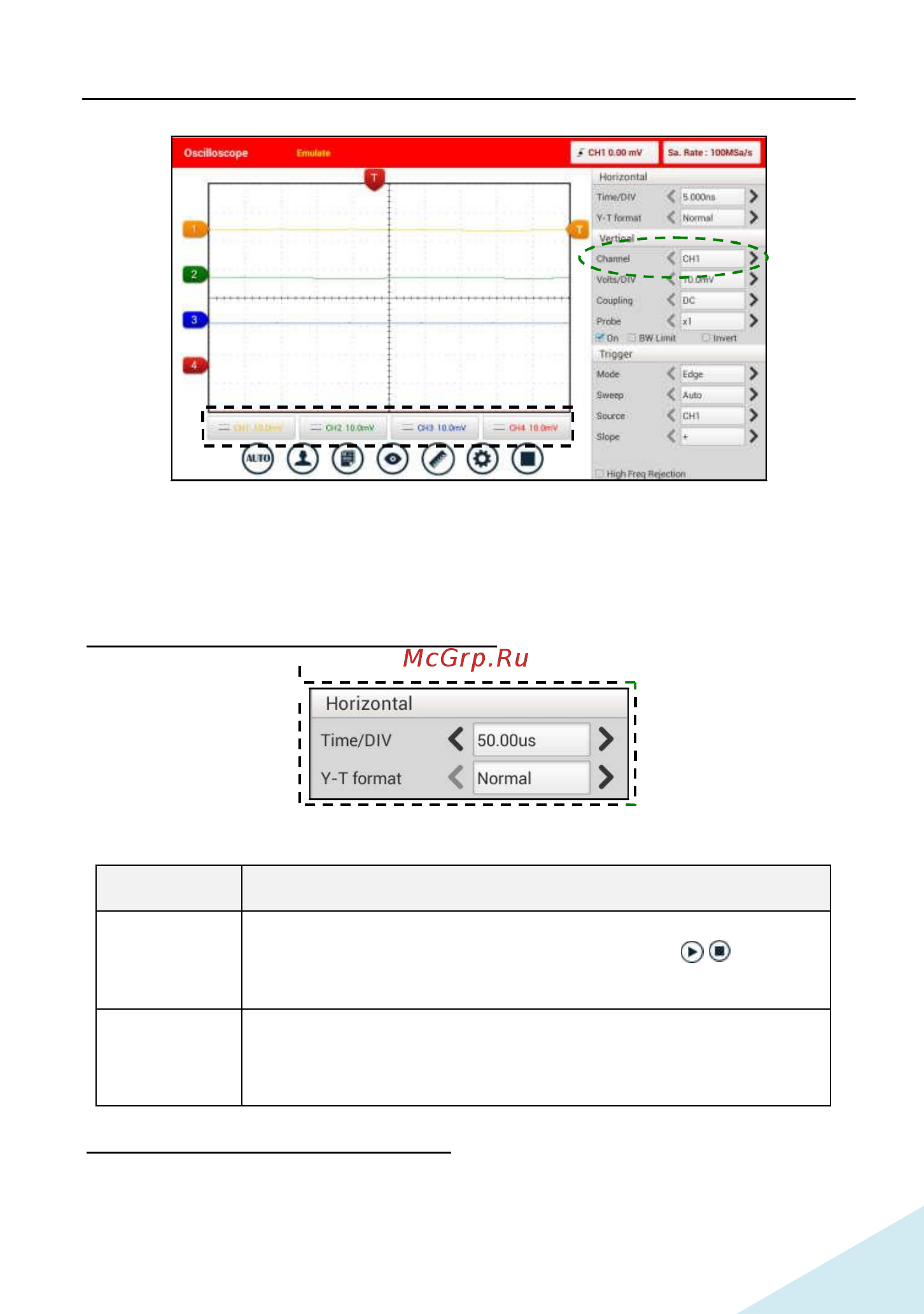

Рис. 12-3
<2> Параметры канала и настройки триггера
Параметры канала можно задать с помощью настроек горизонтальной и
вертикальной разверток.
Настройки горизонтальной развертки
Пользователь может установить параметр нажатием кнопки
< или >.
Описания опций:
Рис. 12-4
Меню
Комментарии/настройки
Time/DIV
Горизонтальная развертка (шкала времени). Если получение
осциллограммы остановлено (с помощью кнопок / ), селектор
Time/DIV позволяет расширить или сжать осциллограмму.
Y-T format
Стандартный формат отображения осциллограмм. Здесь
выводится сигнал напряжения по вертикальной оси в зависимости
от времени его получения (по горизонтальной оси).
Настройки вертикальной развертки
По сигналу триггера модуль Scopebox получает осциллограммы и выводит
сигналы на дисплее. В случае правильной настройки триггера неустойчивые
сигналы и пустой экран преобразуются в графики, пригодные для анализа.
