3. Выберите один из двух способов для подключения электропитания:
A. Сетевой адаптер: подсоедините один конец сетевого адаптера из
комплекта поставки к разъему DC IN прибора X-431 PAD III, а другой конец с
вилкой к сетевой розетке.
B. Встроенная аккумуляторная батарея.
Для автомобилей, неоснащенных OBDII, выполните следующее:
1.
Установите местоположение разъема DLC.
2. Выберите соответствующий диагностический адаптер/соединитель.
3. Подключите один конец адаптера в разъем DLC, затем подключите другой
конец адаптера к переходнику для OBD I, затянув невыпадающие винты
крепления.
4. Подключите к другому концу переходника стандартный диагностический
соединитель из комплекта поставки.
5. Для подачи питания на переходник OBD I от:
A. прикуривателя: подсоедините штекер кабеля прикуривателя в гнездо
прикуривателя, а другой конец кабеля – к силовому разъему переходника
для OBD I.

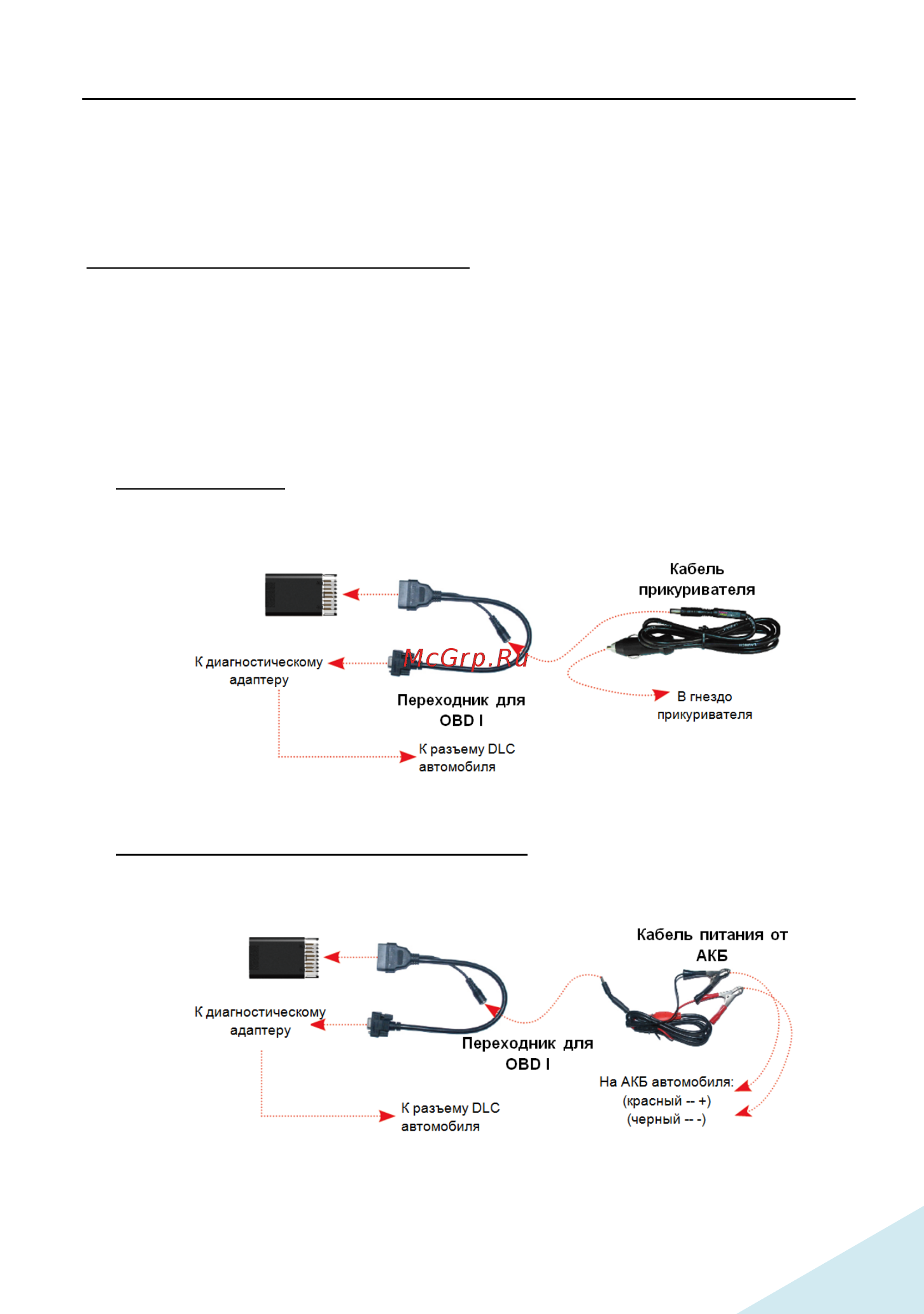

Рис. 4-10
B. кабеля питания с зажимами для АКБ: подключите один конец кабеля
питания с зажимами для АКБ к выводам АКБ, а другой конец кабеля к
силовому разъему переходника OBD I.
Рис. 4-11
