LAUNCH
Инструкция по эксплуатации X-431 PAD III
40
USB-кабеля, если используется как
отдельное USB-устройство.
5
Разъем электропитания
Подключается к сети через зарядное
устройство.
6
COM
Общий разъем мультиметра
7
VΩHz
Измерительный разъем мультиметра
9.2.2 Принадлежности модуля Sensorbox
Прибор X-431 PAD III Sensorbox включает кабель тестирования датчиков, щуп и
др. принадлежности. См. табл. 9-2. Так как конфигурация изделия может
отличаться от указанной, возможно расхождение в списке принадлежностей. См.
упаковочный лист изделия для получения сведений о принадлежностях.

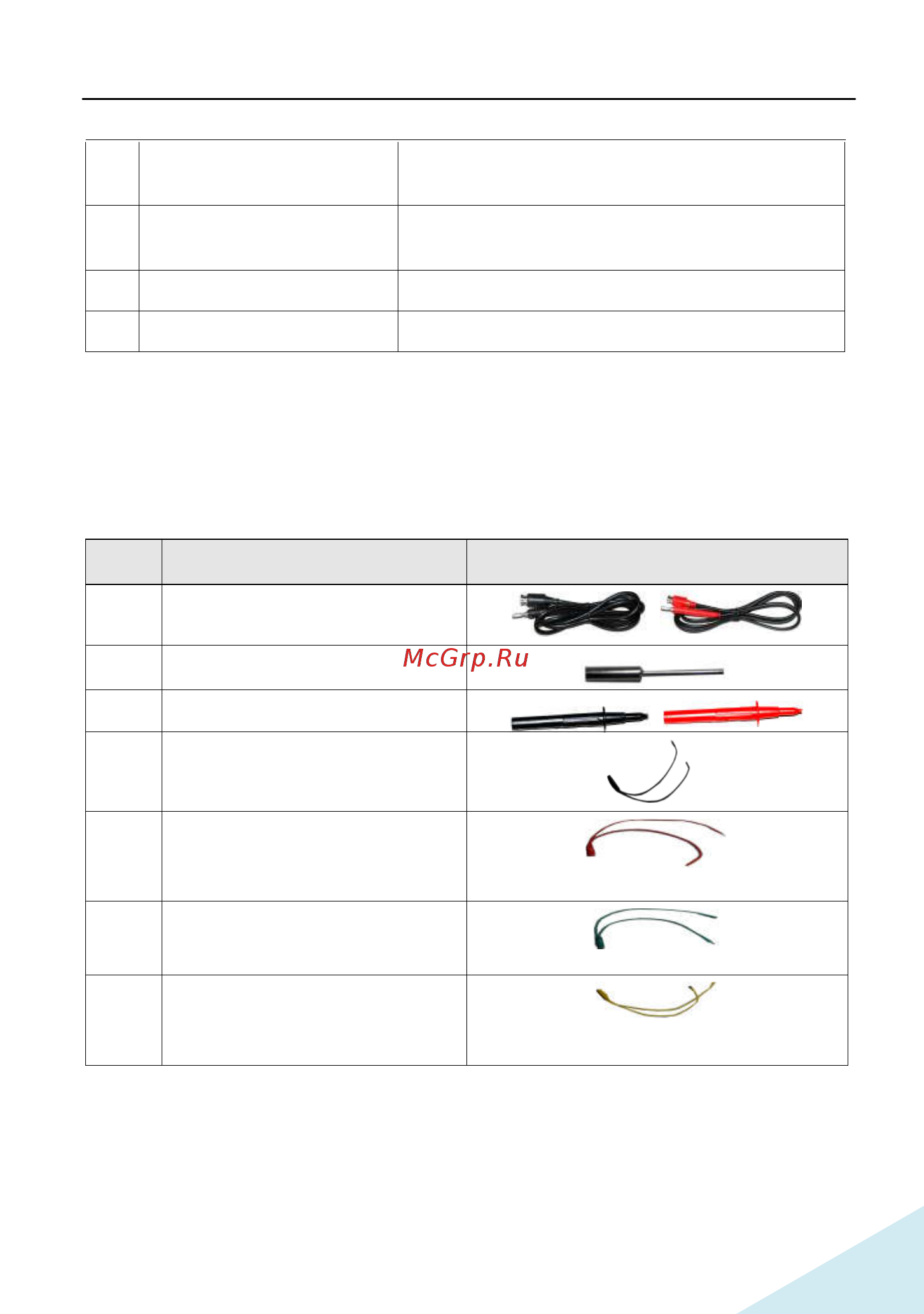

Табл.
9-2 Список принадлежностей
№
Название
Рисунок
1
Кабель тестирования
датчиков
2
Щуп для датчиков
3
Щуп мультиметра
4
Кабель-переходник для
системы электронного
управления 1
5
Кабель-переходник для
системы электронного
управления 2
6
Кабель-переходник для
системы электронного
управления 3
7
Кабель-переходник для
системы электронного
управления 4
9.3 Имитация сигналов датчиков
9.3.1 Подключения
1. Включите питание основного блока X-431 PAD III.
2. Подключите один конец кабеля тестирования датчиков (черный) в разъем
