LAUNCH
Инструкция по эксплуатации X-431 PAD III
Рис. 12-2
61
6 Штыревой соединитель для
4-канального осциллографа
12.3 Подключение и первоначальный запуск
12.3.1 Подключение
Модуль Scopebox должен работать совместно с планшетным компьютером
X-431 PAD III.
1. Сначала включите питание компьютера X-431 PAD III.
2. Подключите один конец заземляющего кабеля модуля Scopebox во вход для
внешней синхронизации (GND), другой конец необходимо заземлить.
3. Подсоедините один конец кабеля измерительного щупа в разъем CH1, CH2,
CH3 или CH4 модуля Scopebox, а другой конец к сигнальному зажиму.
Предупреждение: используйте отдельный емкостной щуп при диагностике цепи
зажигания высокого напряжения. Нельзя подключать Scopebox к вторичной цепи
зажигания напрямую.
12.3.2 Основной интерфейс

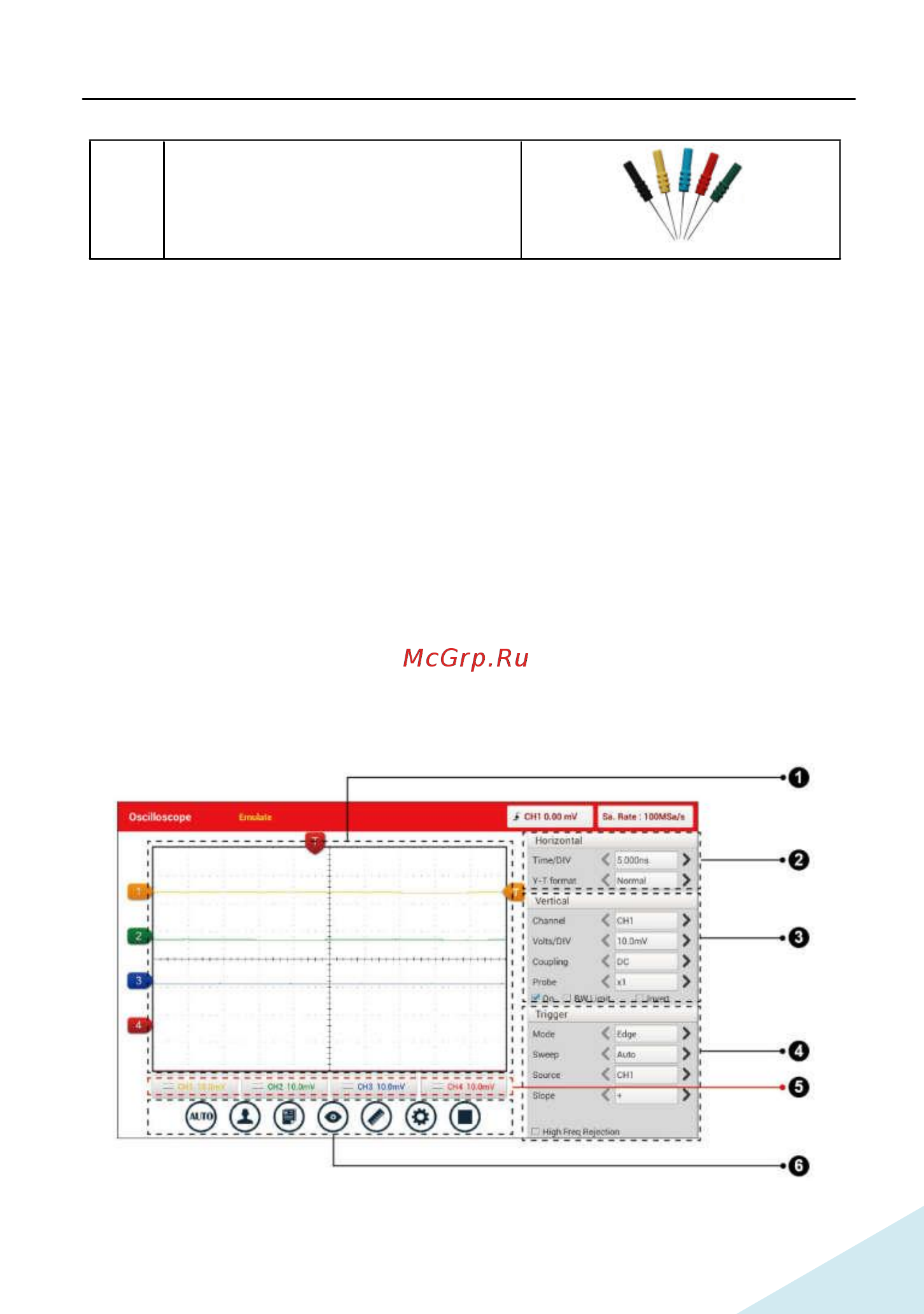

Рис. 12-2 отображает основной интерфейс Scopebox.
