LAUNCH
Инструкция по эксплуатации X-431 PAD III
70
12.4.5 Управление файлами
<1> Запись снимка осциллограммы
Для записи выборочных данных нажмите и затем нажмите [Save
Snapshot] для сохранения данных текущего экрана.
<2> Менеджер снимков
Для просмотра выборочных данных нажмите и затем нажмите [Snapshot
Manager]. Здесь можно просматривать, удалять и редактировать операции.
<3> Запись осциллограмм
Эта функция используется для записи входных осциллограмм, которые
генерируются модулем Scopebox в течение определенного периода времени.
Сохраните их в виде файла, с которым можно будет работать.
Эту функцию можно использовать только в том случае, если Scopebox
собирает данные в стандартном режиме (Normal).

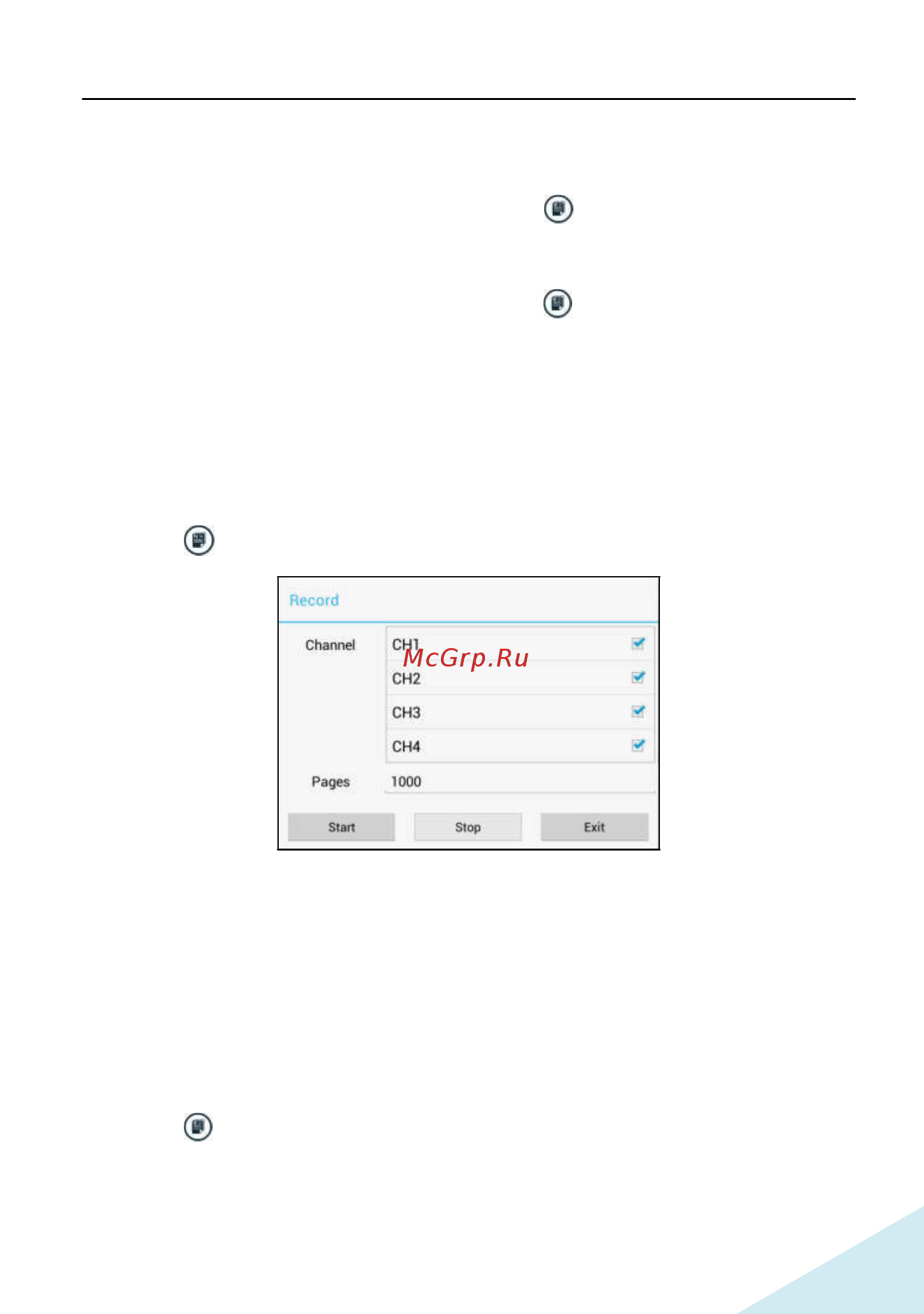

Нажмите
, затем выберите [Record] в меню для включения записи.
Рис. 12-12
Нажмите [Start] для включения записи с минимальной длиной в 10 кадров и
[Stop] для остановки записи. В момент сохранения записанные страницы
отображаются на экране.
<4> Загрузка осциллограмм для воспроизведения
Функция Import (импорт) позволяет импортировать записанный файл для
воспроизведения и просмотра осциллограмм. В процессе повторного
воспроизведения модуль Scopebox останавливает сбор данных автоматически.
Нажмите , затем выберите [Waveform replay] в меню для входа:
