После выбора или ввода требуемого значения напряжения на основе рабочих

характеристик датчика нажмите кнопку , затем прибор X-431 PAD III выдает

имитационные напряжения. Обратите внимание, что красный щуп является

контактом для вывода имитационного напряжения.

2. Имитация постоянной частоты

Эта опция позволяет имитировать сигнал прямоугольной формы частотой

следования импульсов 0,1 - 15 кГц, амплитудой -5В ~ +5В и коэффициентом

заполнения 10% - 90%.

На рис. 9-2 нажмите «Fixed frequency simulation» (имитация постоянной

частоты), чтобы открыть окно, как показано на рис. 9-3

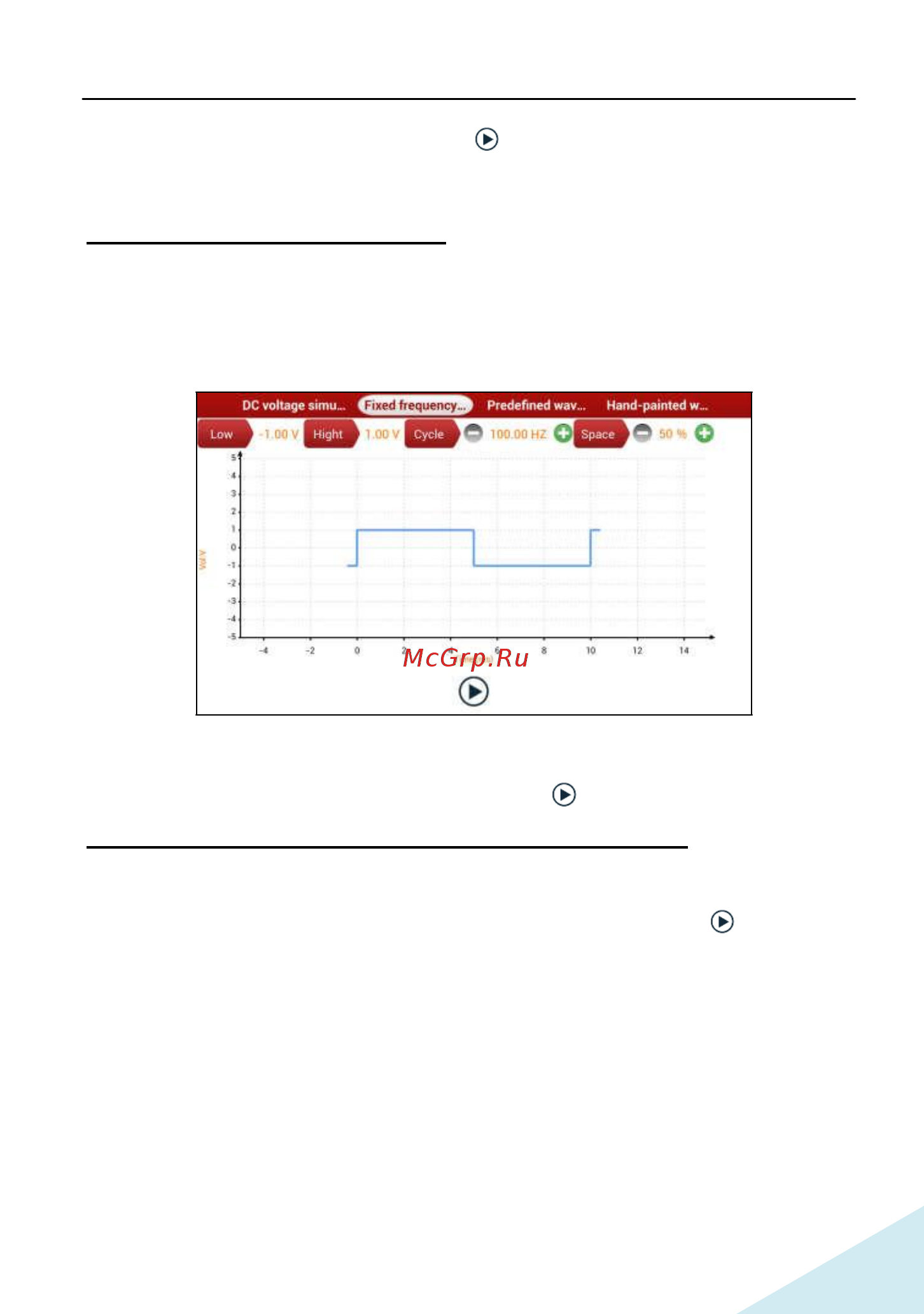

Рис. 9-3

Нажмите вкладку с вариантами настройки, затем нажмите «+» или «-» для

регулировки выхода. После настройки нажмите для выполнения теста.

3. Имитация предварительно заданной формы сигнала

X-431 PADIII содержит несколько стандартных форм сигналов датчиков,

которые предварительно установлены для облегчения имитации сигналов.

Достаточно выбрать требуемую форму сигнала, затем нажать для запуска

имитационного выходного сигнала соответствующего датчика, вводить другие

параметры не требуется.

На рис. 9-3 нажмите «Predefined waveform simulation» (имитация

предварительно заданной формы сигнала), чтобы открыть окно, как показано на

рис. 9-4.
