LAUNCH
Инструкция по эксплуатации X-431 PAD III
7
2.3 Диагностический соединитель (только для АКБ 12В)

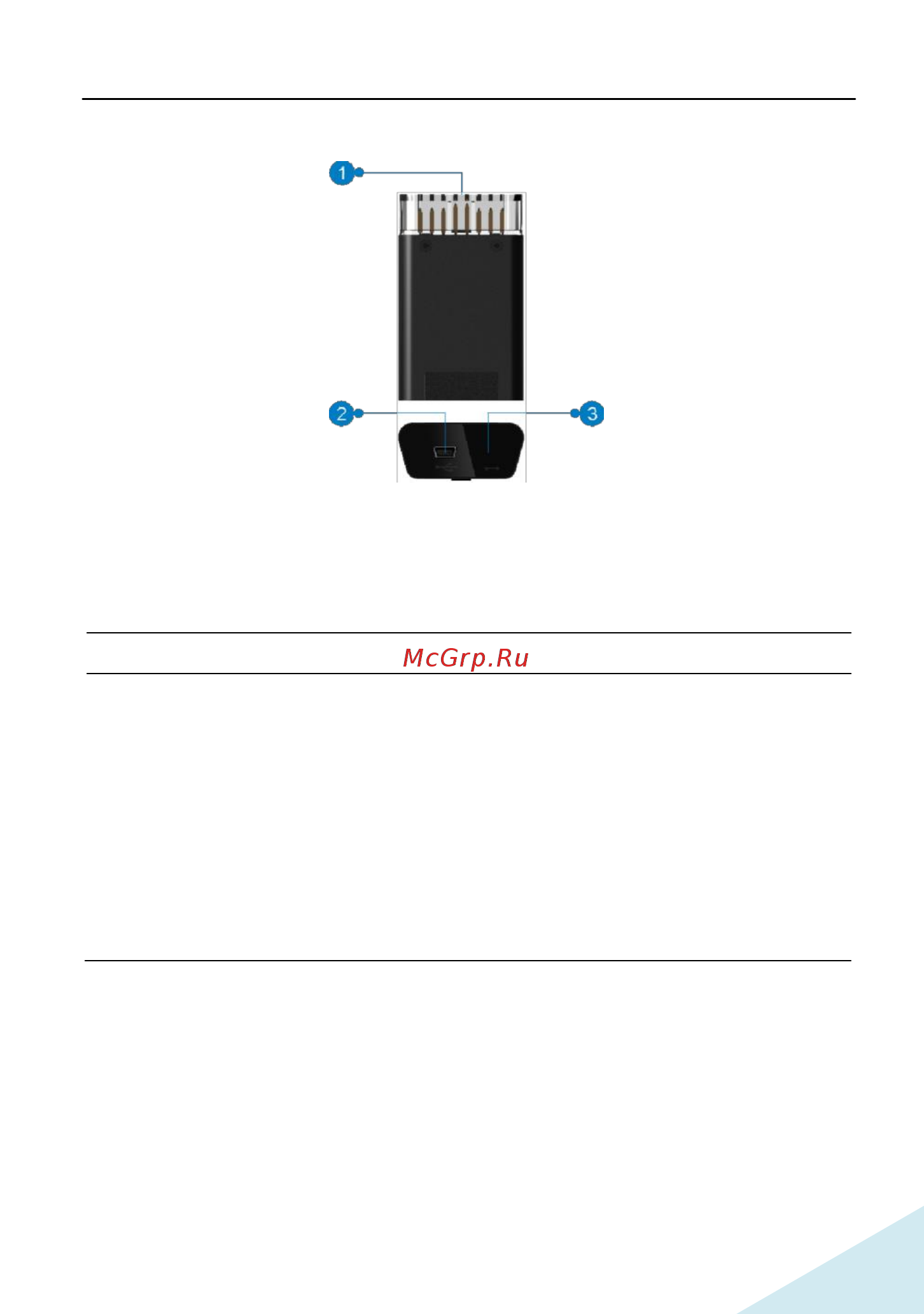

Рис. 2-5 Диагностический соединитель VCI
1 Диагностический
соединитель OBD-16
Для подключения к диагностическому разъему
автомобиля OBD II DLC.
2 Разъем для мини-USB Для подключения USB-кабеля к X-431 PAD III.
3 Индикаторы режимов Имеются 3 режима:
горит красным цветом, если соединитель
подключен к диагностическому разъему
автомобиля DLC.
горит голубым цветом, если соединитель
обменивается данными с системами
автомобиля по сети Bluetooth.
горит зеленым цветом, если соединитель
подключен к компьютеру X-431 PADIII через
USB кабель.
2.4 Комплект поставки
Основные принадлежности для X-431 PAD III являются стандартными, но для
решения отдельных задач принадлежности X-431 PAD III могут меняться.
Проконсультируйтесь с местным дилером или проверьте список поставки
прибора X-431 PAD III совместно со специалистом.
Планшетный компьютер X-431 PAD III x 1
Док-станция x 1
Диагностический соединитель x 1
Кабель-удлинитель OBD II x 1
