LAUNCH
Инструкция по эксплуатации X-431 PAD III
23
5.1.1 Считывание кодов DTC

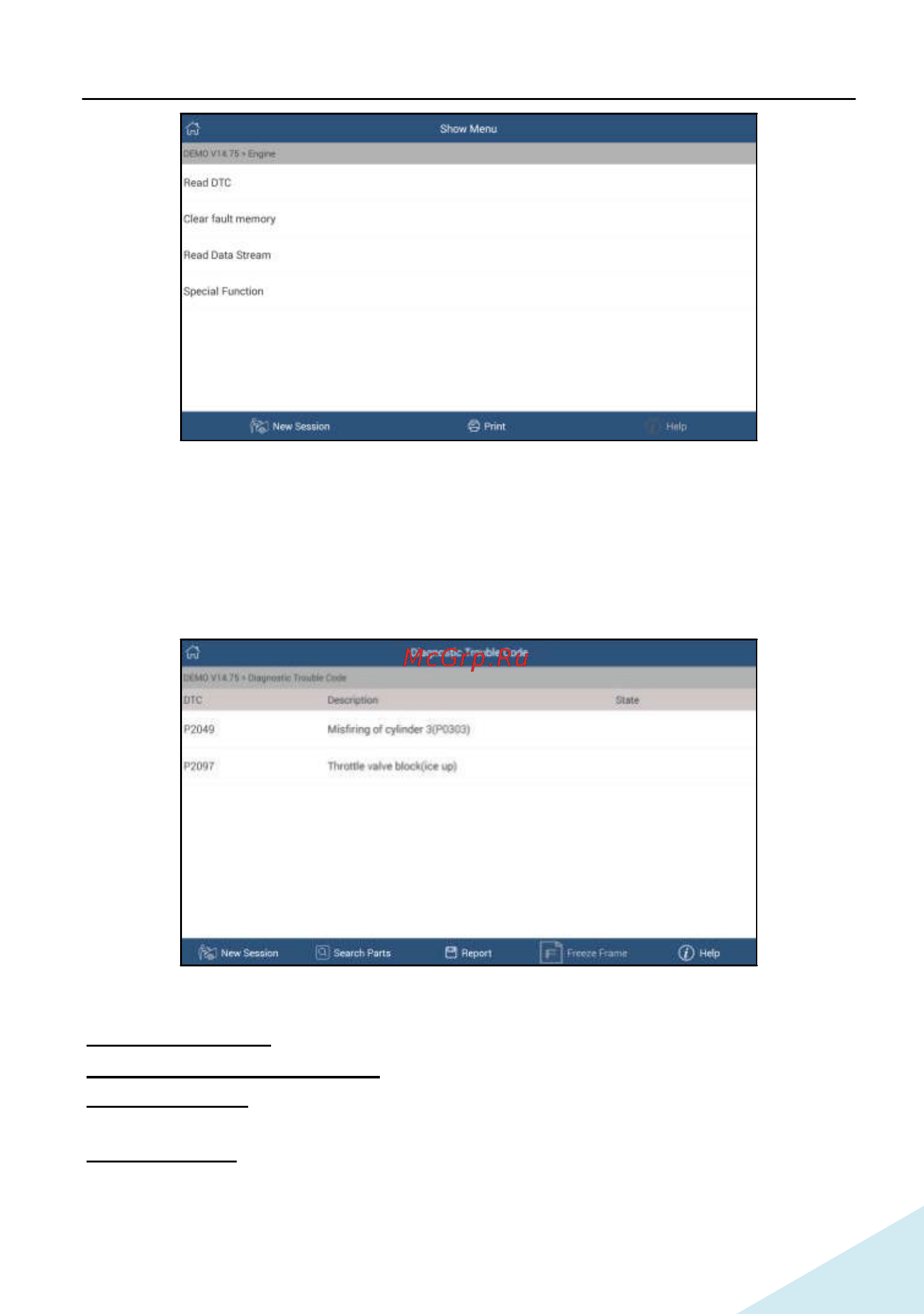

Рис. 5-4
Эта функция отображает подробные сведения о записях DTC, содержащихся в
системе управления автомобилем.
Нажмите кнопку «Read DTC» (получить коды DTC) в меню функций, на экране
отображаются результаты диагностики
.
Рис. 5-5
Экранные кнопки:
New Session (новая сессия): нажмите кнопку для возврата в главное окно.
Search (поиск): выделите код ВЕС, затем нажмите для поиска описания
выбранного кода DTC в режиме онлайн.
Report (отчет): для сохранения текущих диагностических данных. Все отчеты
записываются во вкладке «Diagnostic Report» (диагностический отчет) в «My
Report» (мой отчет) меню «My Data» (мои данные). Для получения подробных
сведений об операциях с отчетом см. раздел 13.1 «Мой отчет».
