LAUNCH

Инструкция по эксплуатации X-431 PAD III

Invert ON: включает режим инвертирования сигнала.

OFF: восстанавливает первоначальную форму осциллограммы.

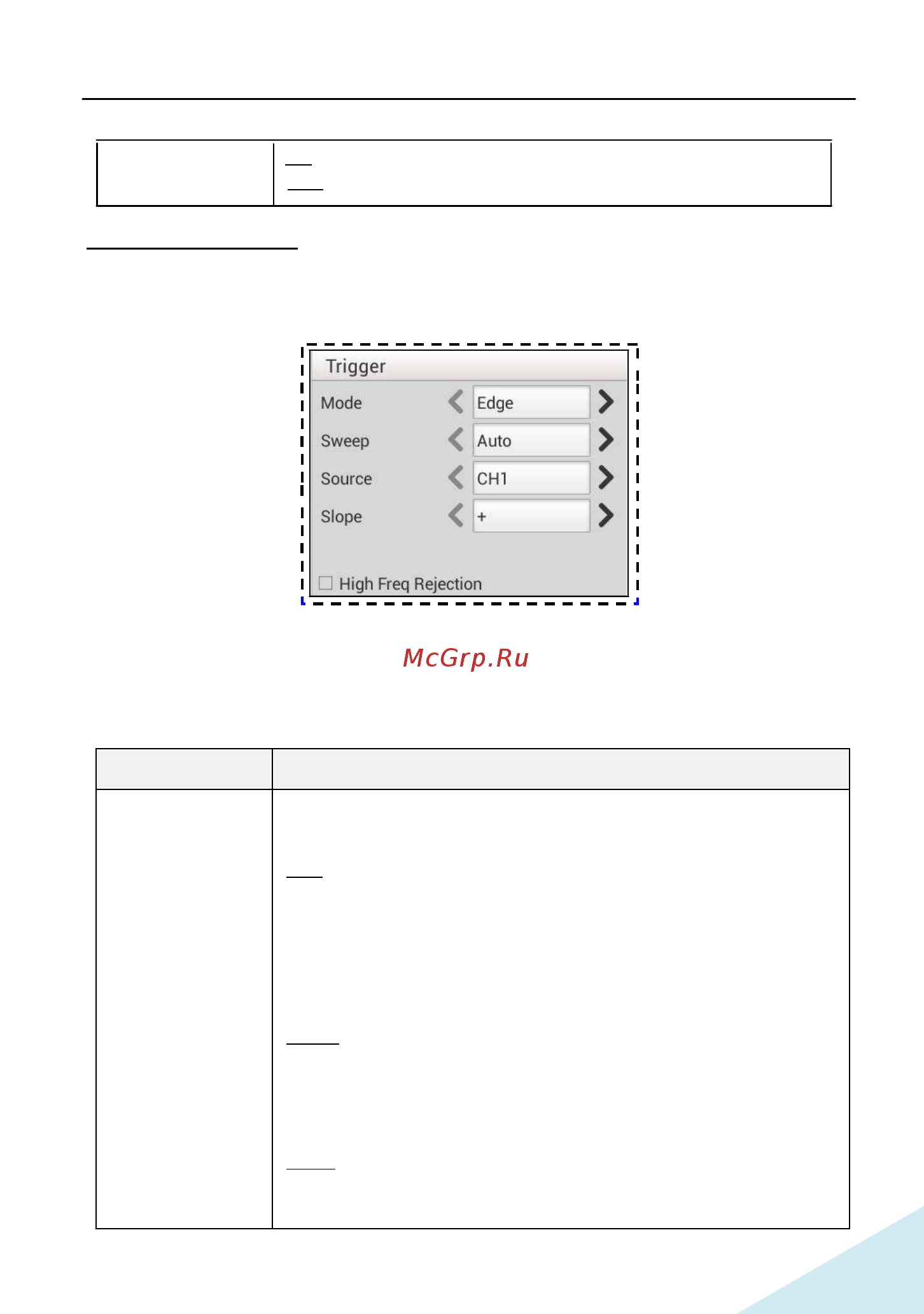

Настройка триггера

Триггер указывает на предварительно заданное условие, при удовлетворении

которого модуль Scopebox выводит осциллограмму на экран прибора. Этому

условию должен удовлетворять измеряемый осциллографом сигнал.

Рис. 12-6

1) Если выбирается триггер Edge/по фронту сигнала (он позволяет модулю

Scopebox установить точку переключения на положительном или

отрицательном фронте сигнала):

Меню

Комментарии/настройки

Sweep

Режим развертки определяет поведение модуля Scopebox в

случае отсутствия триггерного события. Scopebox предлагает 3

триггерных режима: Auto, Normal и Single.

Auto: в этом режиме модуль Scopebox получает осциллограммы

даже при отсутствии условий для переключения. В случае

отсутствия этих условий в течение некоторого периода времени

ожидания Scopebox, модуль переключается в принудительном

порядке. В случае неправильного переключения модуль Scopebox

не синхронизирует осциллограмму, которая перемещается вдоль

дисплея. При правильном триггере на дисплее выводится

устойчивая осциллограмма сигнала.

Normal: в этом режиме модуль Scopebox получает

осциллограммы только при условии переключения триггера. Если

условий для срабатывания триггера нет, модуль Scopebox

находится в режиме ожидания и на дисплее отображается ранее

выводимая осциллограмма.

Single: в этом режиме модуль однократно получает

осциллограмму только в момент первого срабатывания триггера

(переключателя), затем после захвата осциллограммы Scopebox
