RIGOL 7. Декодирование протоколов
20
Руководство пользователя DS6000
Нажмите экранную клавишу Система счисления отображения, выберите формат
отображения шины: шестнадцатеричная система, десятеричная система, двоичная система
или ASCII.
Нажмите экранную клавишу Смещение, рукояткой регулируется положение
отображения шины по вертикали.
Нажмите экранную клавишу Состояние BUS, включите или выключите отображение
шины.
8. Список декодирования
Список декодирования в форме таблицы отображает данные после декодирования, а
также соответствующие им номер строки, время и информацию об ошибках. Это сделано
для того, чтобы при просмотре длинного списка декодированных данных ничего не
упустить из вида.

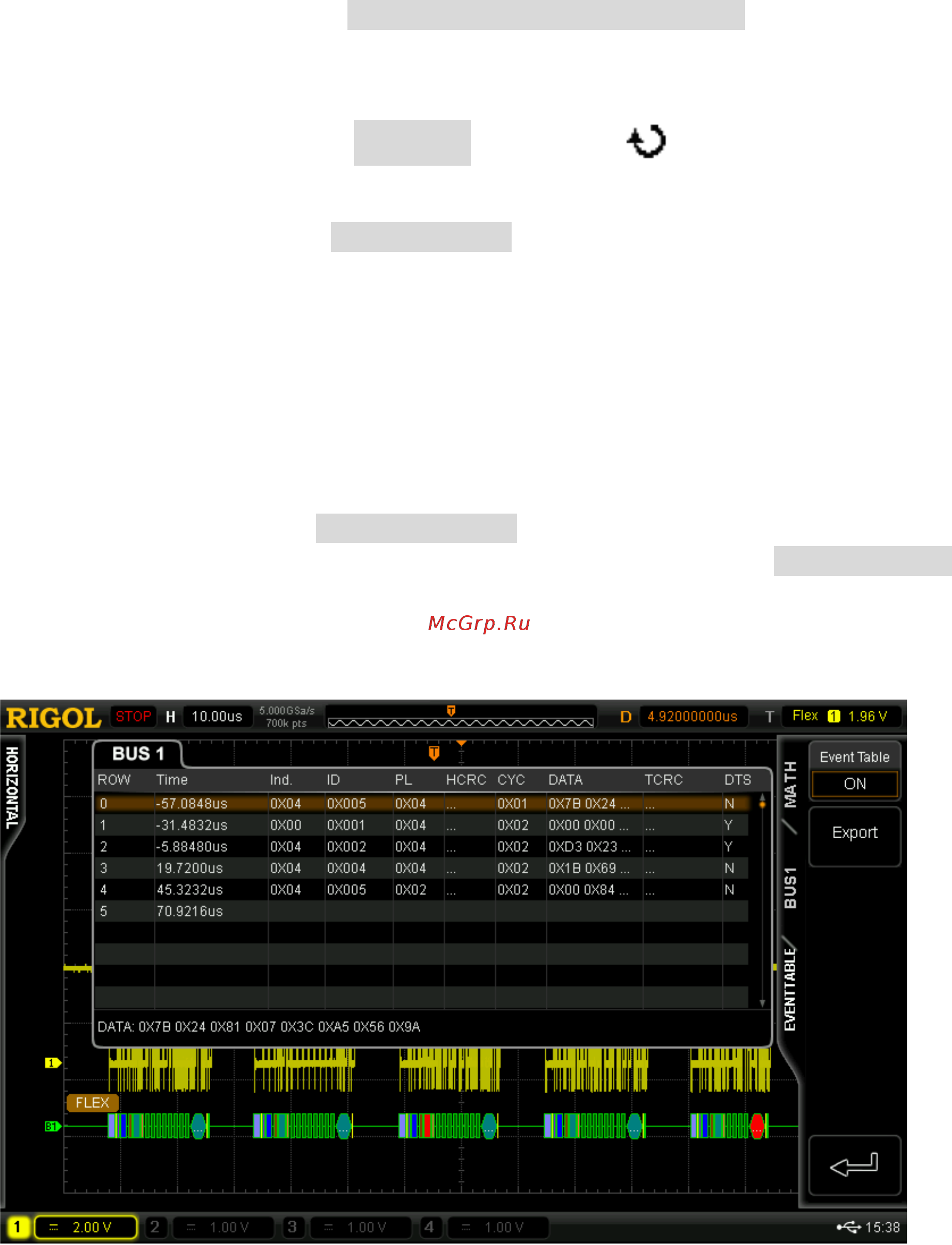

Нажмите экранную клавишу Таблица событий, выберите «Открыть» (внимание: данные
действия можно произвести только при режиме «Включить» в меню Состояние BUS),
войдите в интерфейс списка декодирования, показанный на рис. ниже. Если к прибору
уже подсоединен USB накопитель, пользователь может отправить на внешний USB
накопитель список данных в формате CSV.
9. Декодированные данные кадра FlexRay
Ниже показаны декодированные данные кадра FlexRay:
