7. Декодирование протоколов RIGOL
21
Руководство пользователя DS6000

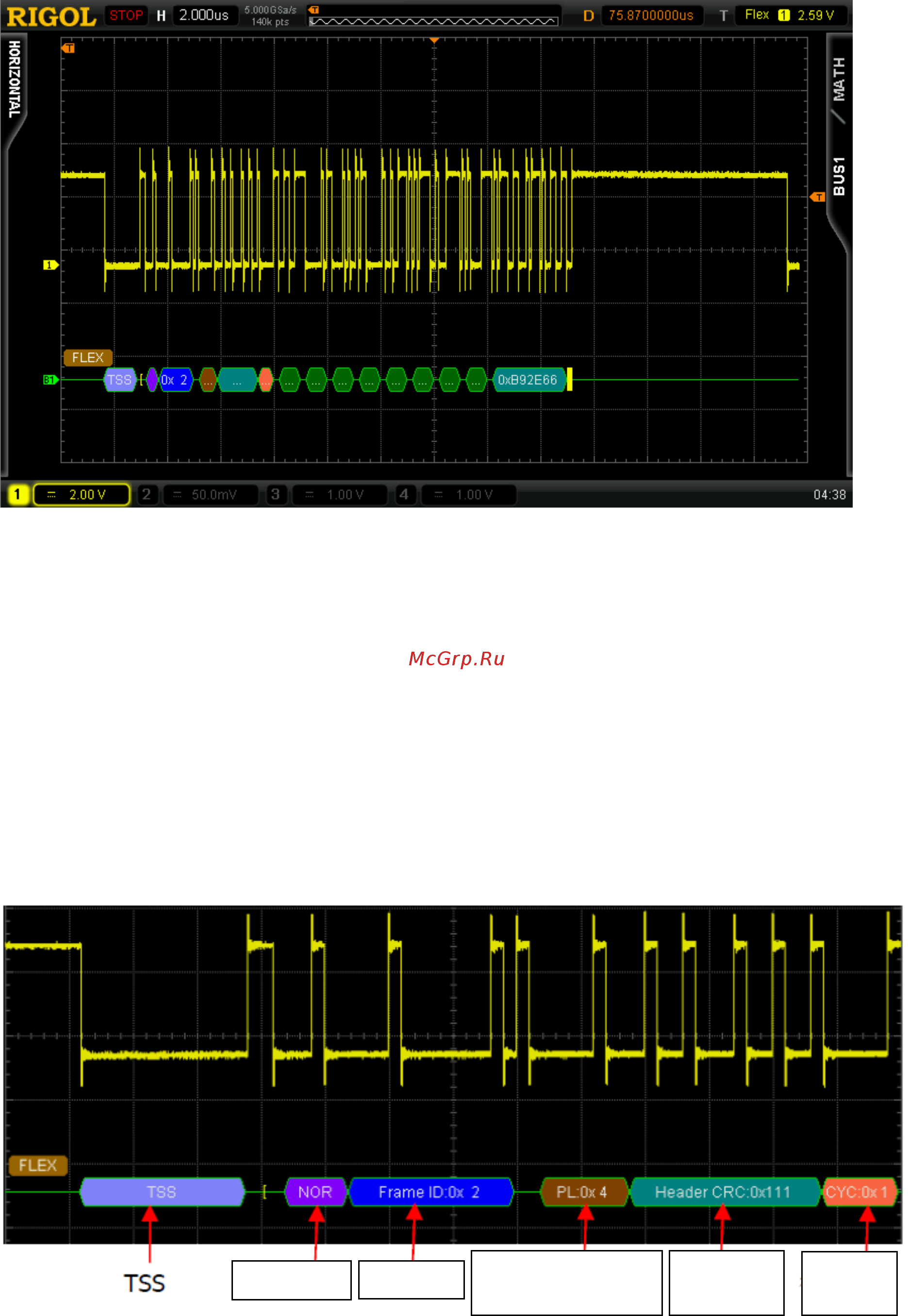

• TSS: последовательность начала передачи, отображается на участке бледно-
фиолетового цвета.
• тип кадра: тип кадра FlexRay, может быть NORMAL, SYNC, SUP и NULL, часто
отображается в сокращенном виде. Тип «NOR» показывается фиолетовым
участком.
• ID кадра: десятеричная цифра, отображается на участке синего цвета.
• длина сегмента полезной нагрузки: десятеричная цифра, отображается на участке
коричневого цвета.
• CRC заголовка: шестнадцатеричная цифра, отображается на участке сине-зеленого
цвета. Если CRC не задействована, участок заполняется красным цветом.
• число циклов: десятеричная цифра, отображается на участке розового цвета.
Тип кадра
ID кадра
Длина сегмента
полезной нагрузки
CRC
заголовка
Число
циклов
