RIGOL 7. Декодирование протоколов
22
Руководство пользователя DS6000

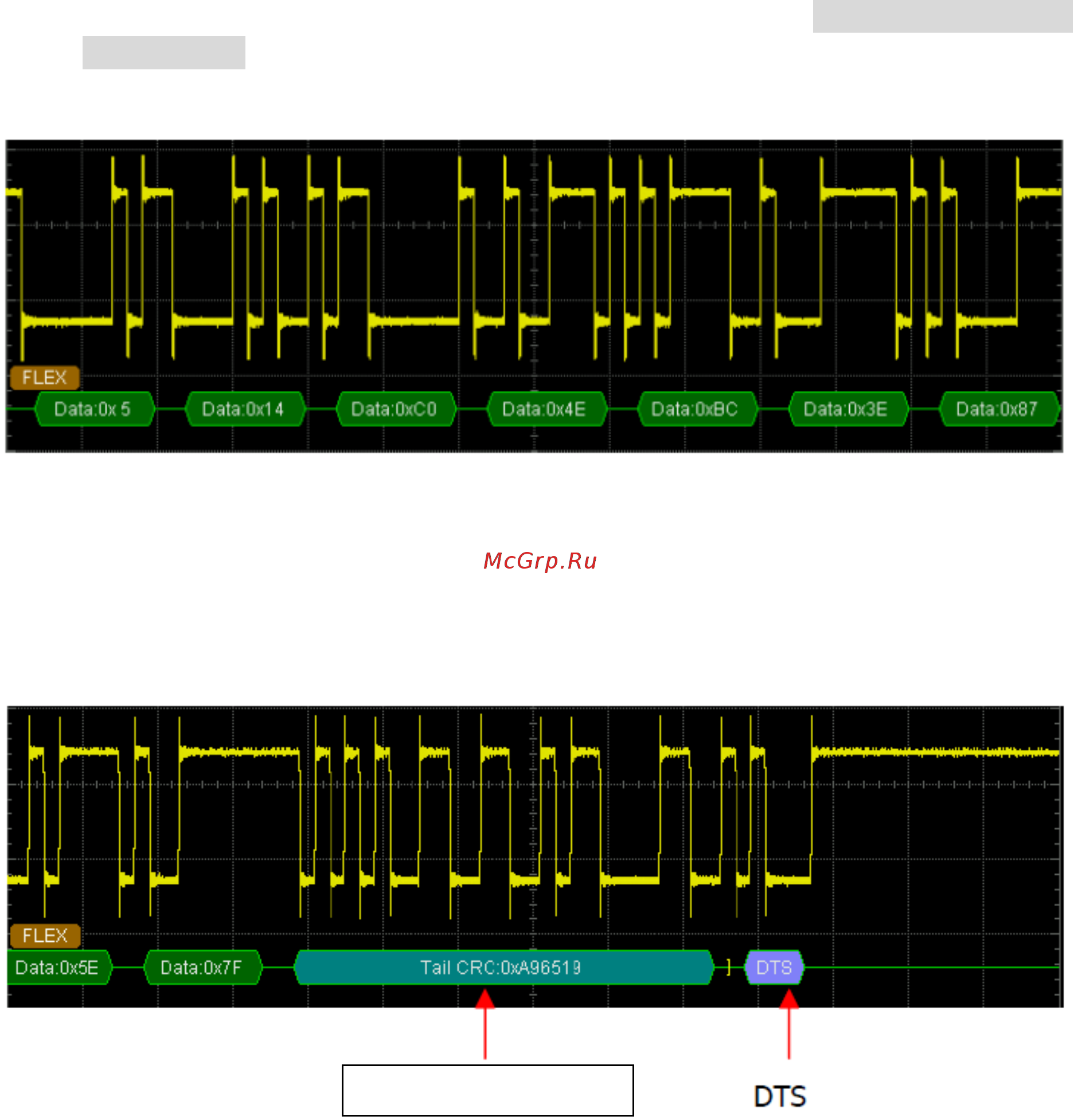

• данные: отображаются в формате, заданном в меню Система счисления
отображения (шестнадцатеричная система, десятеричная система, двоичная
система или ASCII) на участках зеленого цвета.
• CRC конечного сегмента: шестнадцатеричная цифра, отображается на участке
сине-зеленого цвета. Если CRC не задействована, участок заполняется красным
цветом.
• DTS: последовательность динамического слежения, отображается на участке
фиолетового цвета.
CRC конечного сегмента
