9 Цифровой видеорегистратор
I. ОРГАНЫ УПРАВЛЕНИЯ

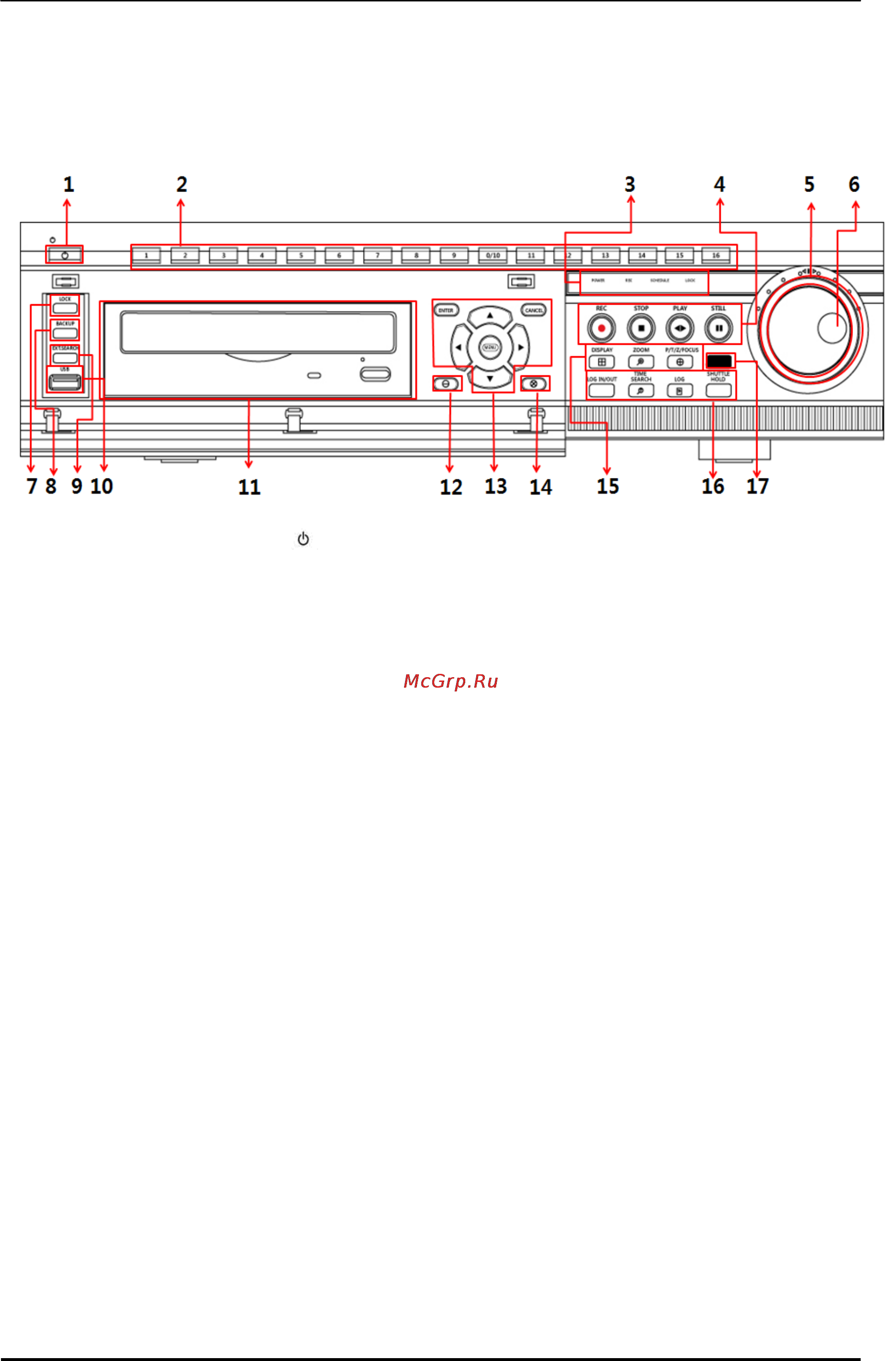

1. Передняя панель
1) Выключатель питания . Предназначен для включения/выключения питания.
Включение/выключение питания сопровождается загоранием/погасанием светодиодного
индикатора (красного цвета).
2) Цифровые клавиши [0~16]. Выполняют ряд функций по вводу данных и выбору команд.
Используются для ввода цифр при вводе пароля, выборе канала/камеры, даты/времени при
настройке записи по расписанию, а также для ввода букв при описании каждого канала.
3) Индикатор режима. Пять светодиодных индикаторов отображают состояние устройства.
Слева направо: питание (красный), запись (красный), запись по расписанию (зеленый),
блокировка (зеленый) и сеть (зеленый).
4) Управление записью/воспроизведением. Служат для включения-выключения записи и
воспроизведения.
5) Регулятор "SHUTTLE". Используется при настройке скорости воспроизведения и для
перемотки изображения вперед или назад.
6) Ручка "JOG". Используется для перемотки изображения вперед или назад во время
воспроизведения в покадровом режиме.
7) LOCK (Блокировка). Позволяет заблокировать все клавиши клавиатуры и пульта
дистанционного управления. Включение/выключение блокировки сопровождается
загоранием/погасанием светодиодного индикатора (зеленого цвета). Снятие блокировки
выполняется повторным нажатием клавиши и вводом пароля администратора.
8) BACKUP (Резервное копирование). Позволяет создавать резервную копию жесткого диска.
