61 Цифровой видеорегистратор

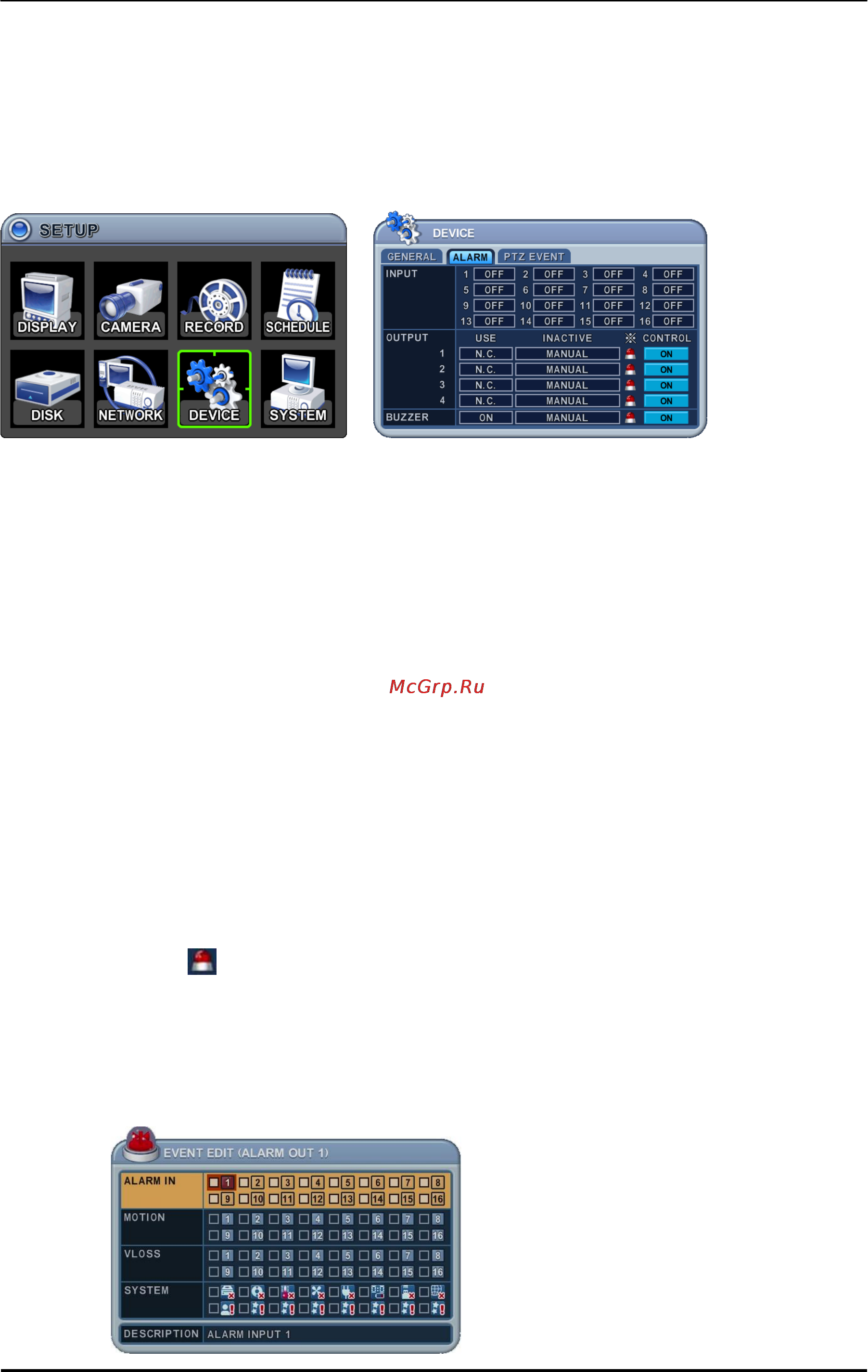

7.2. ALARM (НАСТРОЙКИ ТРЕВОЖНЫХ ВХОДОВ-ВЫХОДОВ)
В данных моделях видеорегистраторов предусмотрено 4/8/16 входов тревоги, а также 4
релейных выхода. Каждый тревожный вход (Alarm input) можно настроить только на один
релейный выход. В то же время каждый релейный выход можно привязать к нескольким
тревожным входам.
1. Для переключения между закладками служат клавиши [◄►]. Откройте закладку "ALARM".
Во всех разделах меню в левой колонке отображаются названия параметров, а в правой
колонке их значения. Клавишами [◄►▲▼] переместите курсор на нужную позицию.
2. INPUT (ВХОДЫ) – укажите нужный тип входа. Изменять значения следует клавишами
[-, +].
3. OUTPUT (ВЫХОДЫ) – выберите тип управления релейными выходами: автоматический
(Automatic) или ручной (Manual).
1) USE (ИСПОЛЬЗОВАНИЕ) – укажите тип выхода.
2) INACTIVE (ДЕАКТИВАЦИЯ) – укажите способ выключения релейных выходов.
a. Event/Automatic (Автоматически по событию) – Релейный выход
деактивируется после окончания события. Эта настройка действует глобально.
b. Manual (Вручную): Деактивация релейного выхода клавишей в данном меню
(колонка <Control>).
3) Event Edit (Настройка событий)
- Нажмите [ENTER] для настройки составного события. Во всех разделах меню в левой
колонке отображаются названия параметров, а в правой колонке их значения.
Клавишами [◄►▲▼] на пульте ДУ или на передней панели устройства переместите
курсор на нужную позицию.
