31 Цифровой видеорегистратор

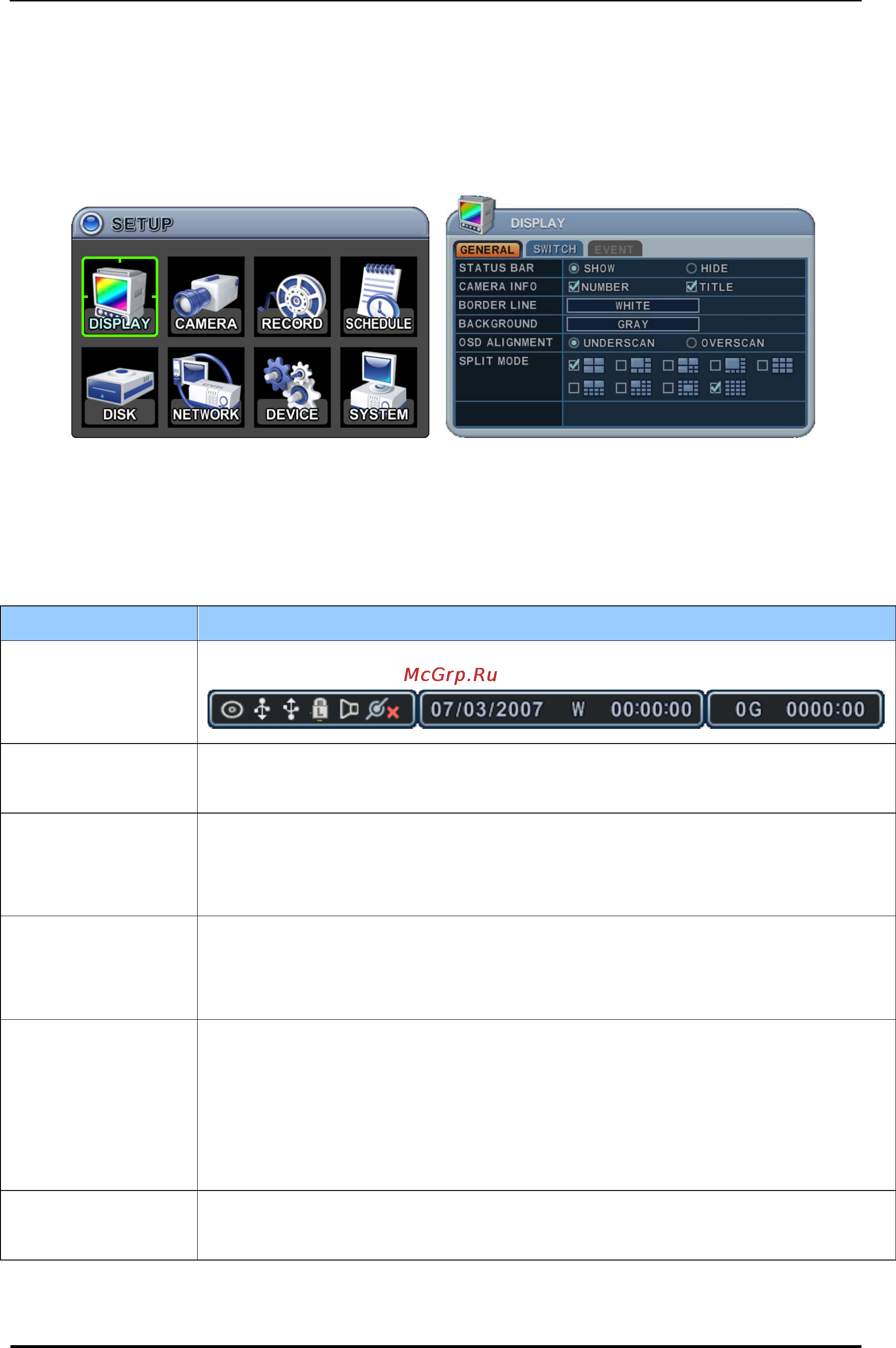

VI. НАСТРОЙКА (SETUP)
1. DISPLAY (ДИСПЛЕЙ)
1.1. GENERAL (ОСНОВНЫЕ ПАРАМЕТРЫ)
1. Во всех разделах меню в левой колонке отображаются названия параметров, а в
правой колонке их значения. Клавишами [◄►▲▼] переместите курсор на нужную
позицию.
2. Изменение значений приведѐнных ниже параметров осуществляется клавишами [-, +].
Параметр
Описание
STATUS BAR (Строка
состояния)
Укажите, показывать (Show) или нет (Hide) строку состояния в главном окне.
CAMERA INFO
(Сведения о камере)
Укажите, показывать ли на экране информацию о камере: номер камеры (Camera
No) и имя (Title).
BORDER LINE (Рамка
окна)
Укажите цвета рамки между экранами.
[GRAY WHITE BLUE BLACK DARK GRAY]
(серый белый синий чѐрный тѐмно-серый)
BACKGROUND (Фон)
Укажите цвет фона при отсутствии видеосигнала:
[GRAY WHITE BLUE BLACK DARK GRAY]
(серый белый синий чѐрный тѐмно-серый)
OSD ALIGNMENT
(Расположение
экранного меню)
Видеосигнал с главного видеовыхода можно передавать на аналоговые и VGA-
мониторы. Видео может отображаться на обоих мониторах одновременно.
Укажите тип подключения монитора.
- Underscan (Сжатая развѐртка): правильно отображается на мониторах CCTV
- Overscan (Растянутая развѐртка): правильно отображается на мониторах VGA.
SPLIT MODE (Режим
разбиения экрана)
Переключение происходит в том порядке, который указан с помощью функции
"SPLIT MODE".
3. Для выхода из меню с сохранением изменений нажмите [MENU].
Для того чтобы выйти из меню без сохранения изменений, нажмите [CANCEL].
