48 Цифровой видеорегистратор

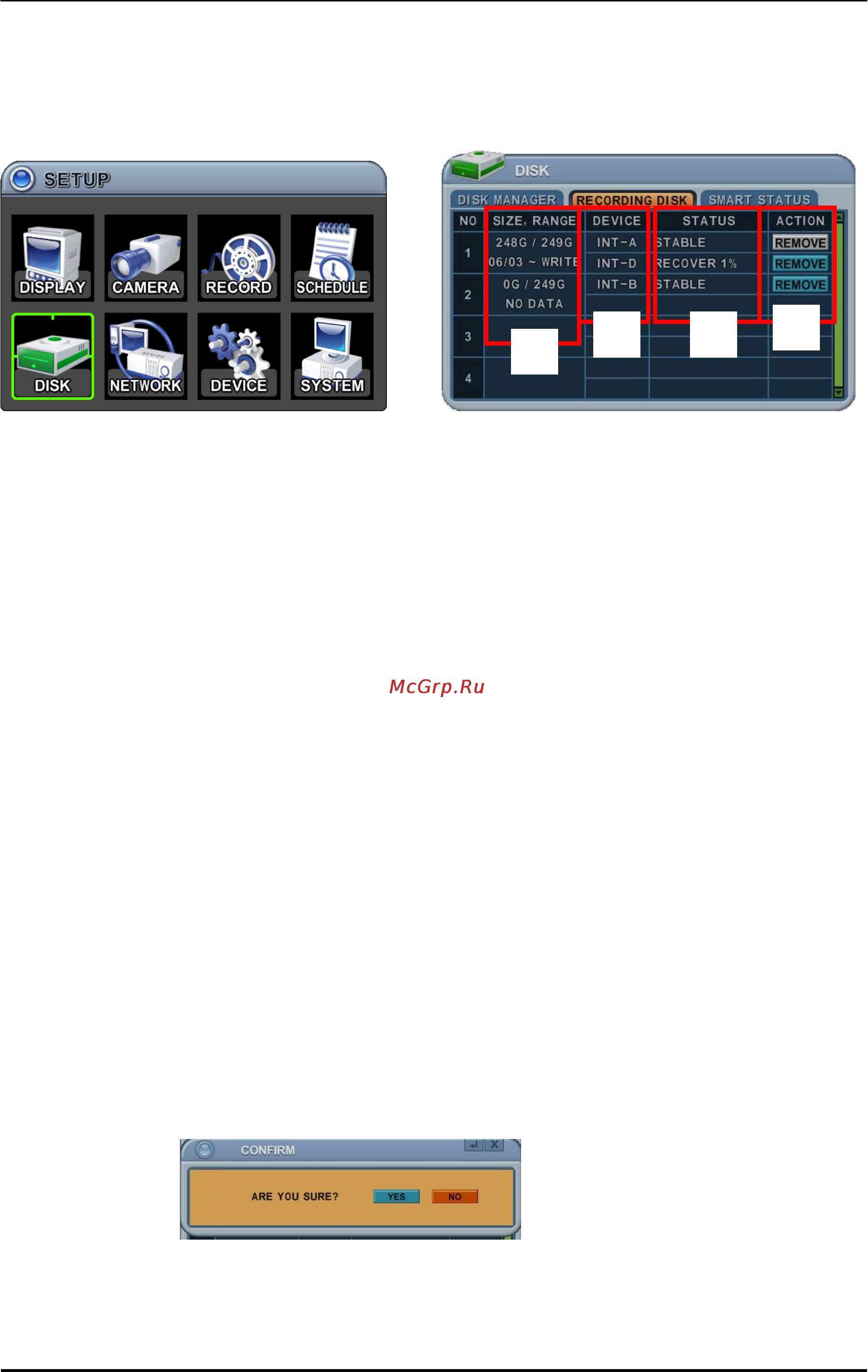

5.2. RECORDING DISK (Запись на диск)
В колонках таблицы отображаются установленные диски и их ѐмкость, а также статус.
1. Size (Размер), Range (Диапазон)
: Здесь отображается текущий размер записываемых данных, размер диска и указанный
диапазон хранения данных, а также информация о ходе выполнения записи.
2. Device (Устройство)
Здесь отображается информация о логическом назначении ведущего и ведомого
устройства при дублировании. Верхнее устройство является ведущим, а нижнее
используется в качестве ведомого. Если данные на ведомом диске на 100%
синхронизированы с ведущим устройством, ведущий диск можно удалить.
3. STATUS (Статус)
1) Stable (Стабильный) – накопитель находится в стабильном состоянии.
2) Sync (Синхронизируется) – данные с ведущего диска копируются на ведомый.
3) Re-sync (Ресинхронизация) – сброс всех буферизованных данных на НОВЫЙ
установленный диск.
4) Recover (Восстановление) – сброс всех буферизованных данных на ведомый диск.
5) Faulty (Неисправность).
4. Action (Действие): Remove HDD (Удалить диск).
Открывается окно с вопросом: "Are you sure?" (Подтвердите действие).
Клавишами [◄►] выберите YES (Да) или NO (Нет) и нажмите [-, +] для подтверждения
выбора.
①
②
③
④
