71 Цифровой видеорегистратор
Клавиши управления наклоном PTZ-камеры
Клавиши управления поворотом PTZ-камеры
Клавиши управления масштабированием (экранной лупой)

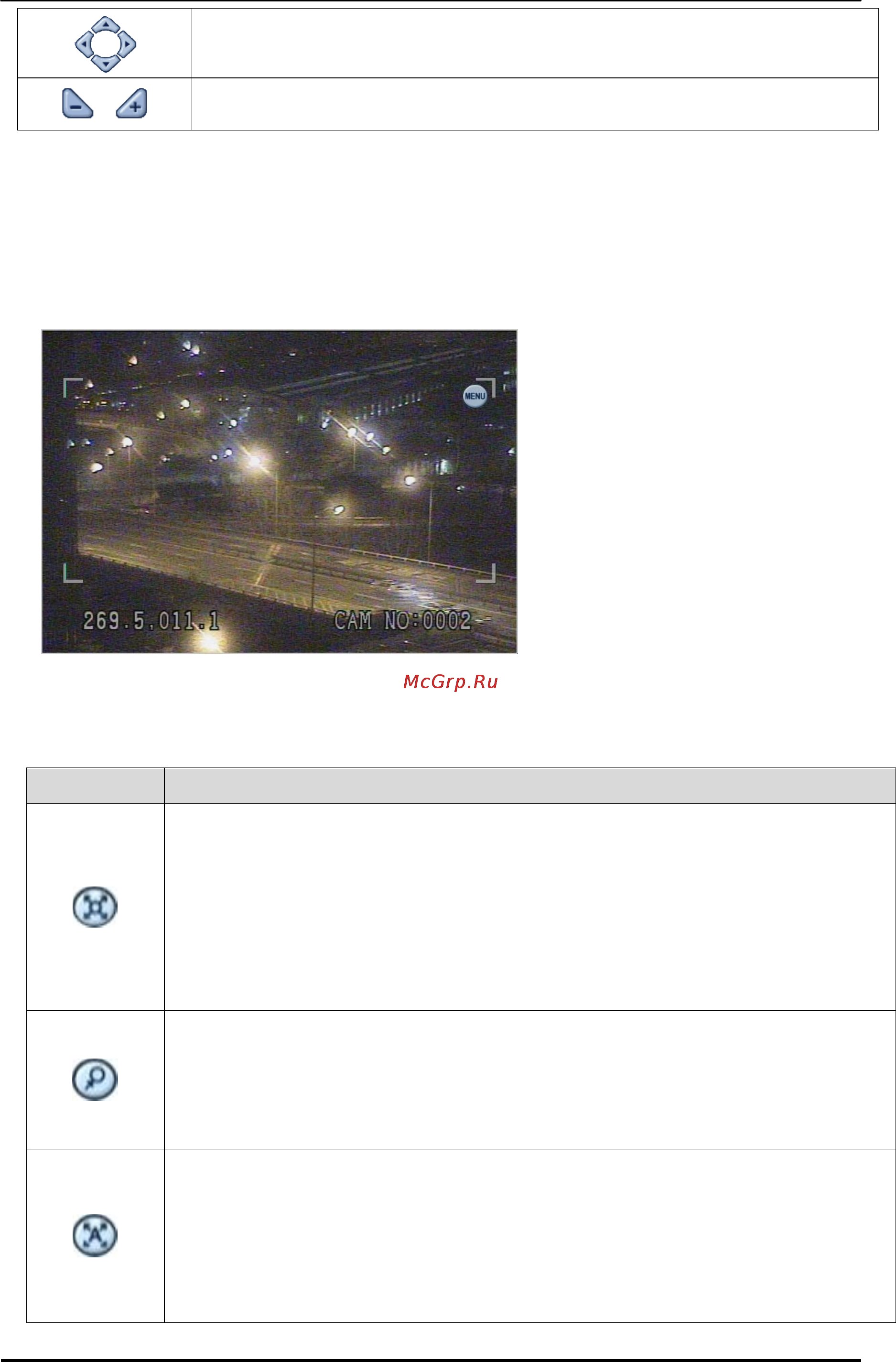

1.1 Работа с мышью
При использовании компьютерной мыши меню PTZ и блок управления выглядят, как
показано на рисунке ниже. Вместо клавиш со стрелками для настройки используется
курсор мыши.
2. Установка и обход предустановок
Клавиша
Назначение
Служит для выбора предустановок. На пульте ДУ используется клавиша "SPOT OUT".
a. Переместите PTZ-камеру в нужное положение.
b. Нажмите клавишу [Preset].
c. Будет активирована клавиша [Custom 1] (Назначаемая клавиша 1).
d. Укажите № для данной предустановки.
e. Нажмите [Enter] для сохранения данных и выхода из меню.
Переход к положению, заданному с помощью предустановки. На пульте ДУ
используется клавиша "INFO".
a. Нажмите клавишу перехода [GO TO].
b. Укажите номер предустановки и нажмите [Enter].
Служит для запуска функции последовательного обхода предустановок камеры.
Клавиша "BACKUP" на пульте ДУ.
a. Нажмите клавишу [Auto Tour].
b. Нажмите клавишу "+" и укажите последовательность предустановок. Нажмите
[Enter].
