23 Цифровой видеорегистратор
IV. ВИДЕОНАБЛЮДЕНИЕ В РЕЖИМЕ
РЕАЛЬНОГО ВРЕМЕНИ

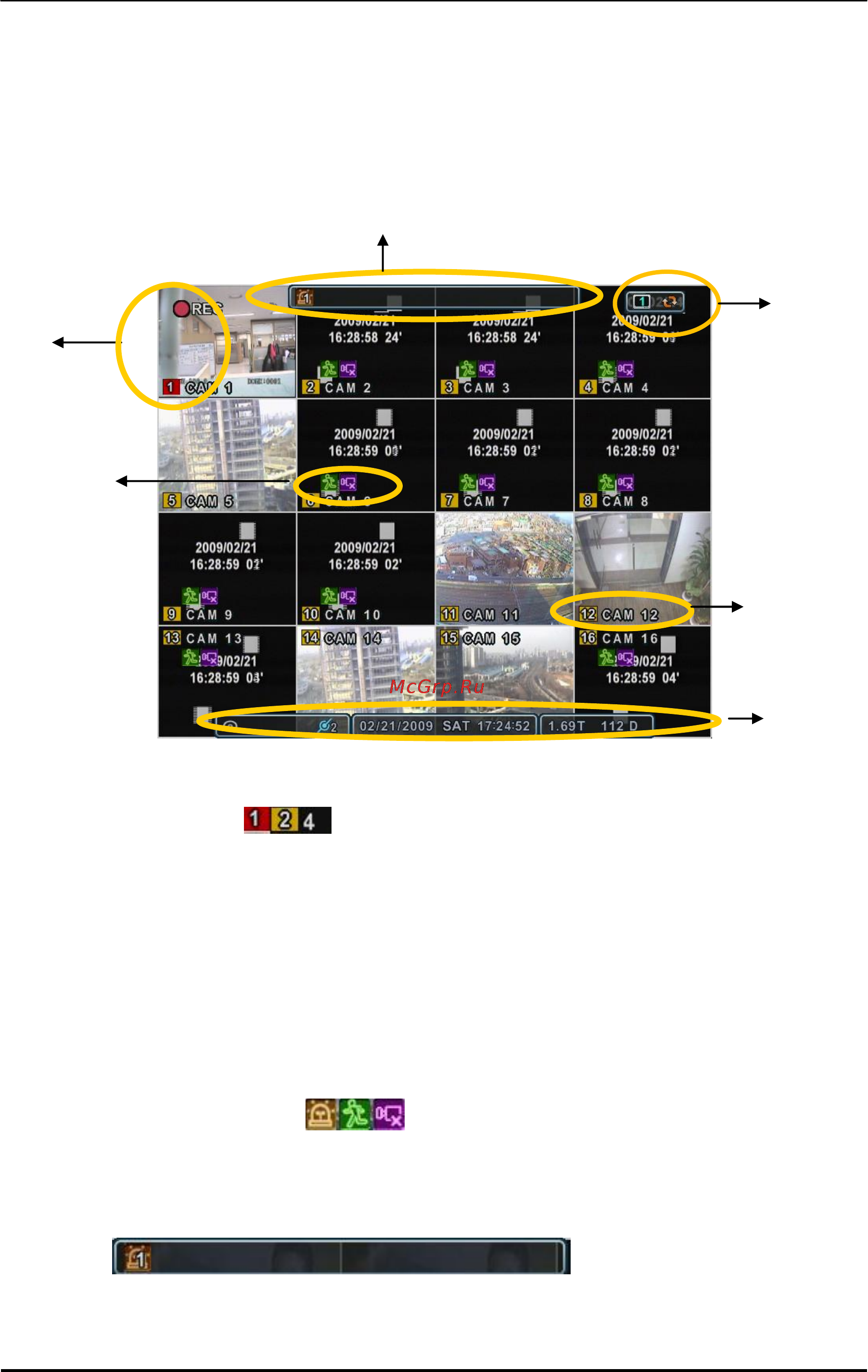

1. Информация на экране
1. Режимы записи
Цветовой фон номера зависит от режима записи.
1) красный - запись по событию (детектору движения/датчику тревоги)
2) жѐлтый - непрерывный режим записи
3) чѐрный - Не выполнять запись
2. Индикатор события
(1) (2) (3)
(1) Указывает, что на вход "ALARM IN" поступает сигнал с датчика тревоги.
Чтобы вызвать на экран монитора окно тревог (Alarm), следует нажать клавишу
"вверх". Эта клавиша служит для вызова и сворачивания окна тревог.
Номер и имя камеры
①
②
③
②
Номер и имя камеры
④
