46 Цифровой видеорегистратор
5. DISK (НАКОПИТЕЛИ)

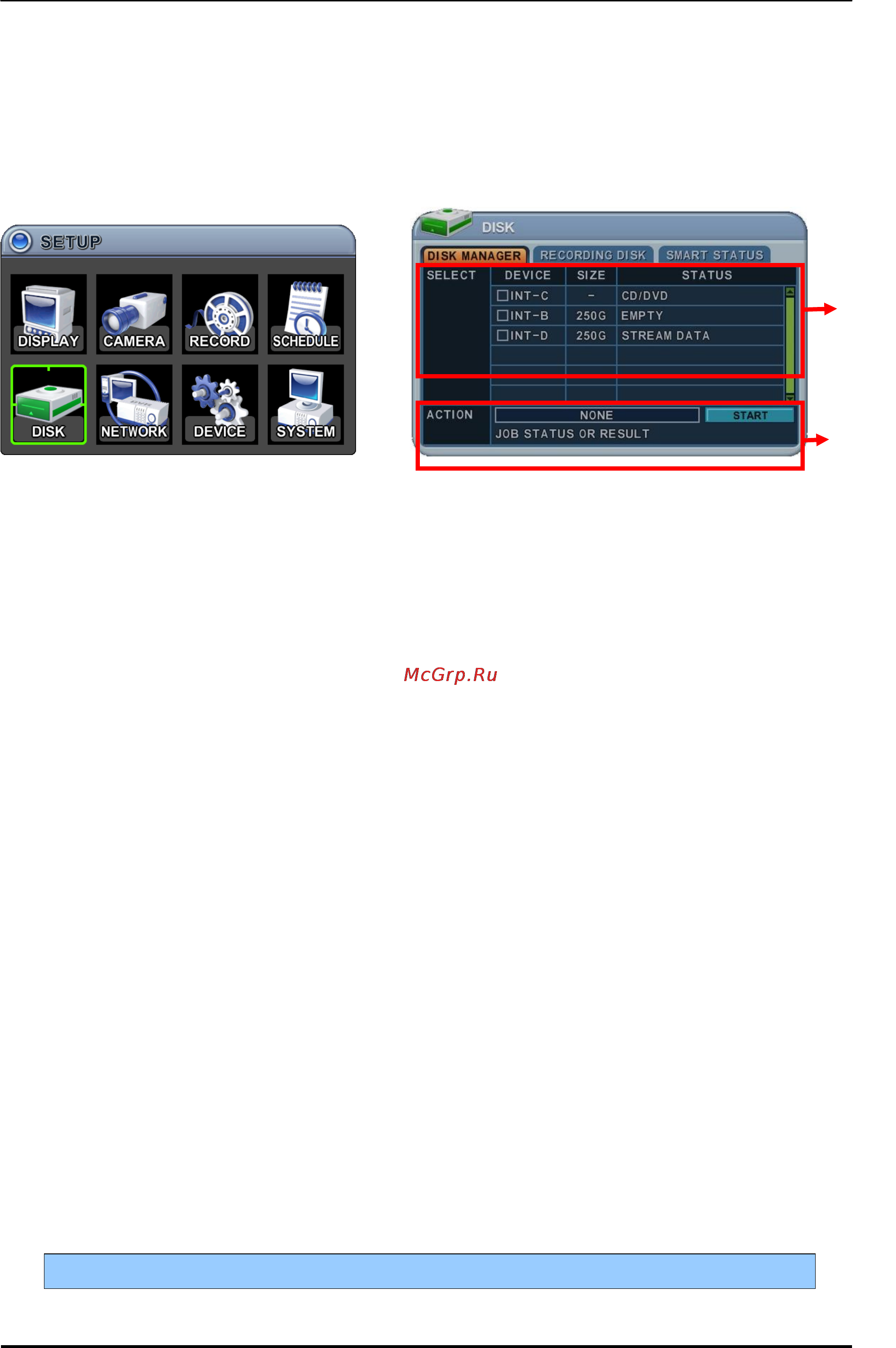

5.1. Disk Manager (Программа управления дисками)
Программа Disk Manager предназначена для форматирования жѐстких дисков, а также для
использования функций резервного копирования или дублирования данных.
1. SELECT (Выбор)
1) В меню отображаются все установленные накопители (жѐсткие диски/оптические
накопители данных) с доступными опциями.
2) Клавишами [▲▼] переместить курсор на нужный накопитель и нажать [-, +] для
подтверждения выбора. Поставить флажок напротив нужной опции при помощи
мыши.
3) DEVICE (Устройство) и SIZE (Размер) – в этих колонках отображаются установленные
накопители и их ѐмкость.
4) STATUS (Статус)
a. CD/DVD – накопитель на компакт-дисках CD или DVD, предназначенный для
резервного копирования данных.
b. UNKNOWN (Не известен) – только что установленный диск
c. EMPTY (Пустой) – отформатированный, но еще не использовавшийся в
данном видеорегистраторе.
d. RECORDING DATA (Содержит данные) – жѐсткий диск с записанными данными,
но еще не использовавшийся в данном видеорегистраторе.
e. BACK UP DATA (Резервные копии) – жѐсткий диск, на котором хранятся
резервные копии.
f. OTHER DATA (Другие данные) – данные, хранящиеся на диске, не являются
резервными копиями или записанными видеофрагментами, включая файлы
формата AVI.
e. DAMAGED (Повреждѐн)
Примечание. В случае отсоединения диск перестаѐт отображаться в меню DISK.
①
②
