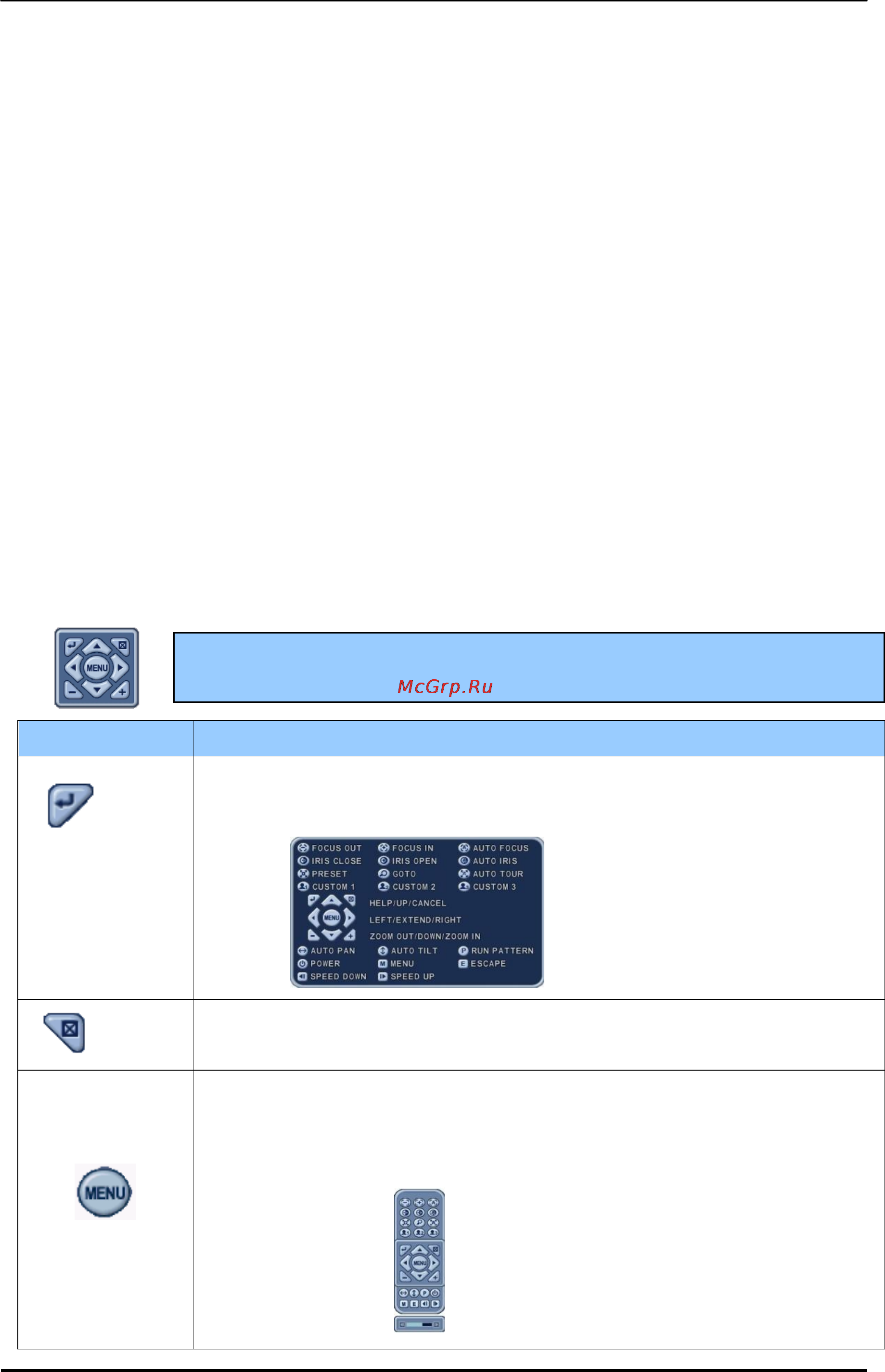

70 Цифровой видеорегистратор
VII. PTZ (Настройки телеметрии)
Режим управления настройками телеметрии доступен для купольных камер других
изготовителей, которые поддерживает данный видеорегистратор. Настройки телеметрии
необходимо настроить для каждой камеры/канала. Для этого следует перейти в меню Camera
(Камеры) > PTZ (Настройки телеметрии).
Меню управления поворотной камерой соответствует меню на передней панели
видеорегистратора или на пульте дистанционного управления. Клавиша "Menu" находится в
центре, вокруг неѐ располагаются остальные клавиши управления. В режиме управления
поворотной камерой все клавиши выполняют функции, связанные с управлением поворотной
камерой.
1. Меню PTZ
1) Для вызова функции управления поворотом/наклоном камеры слежения
следует переключить эту камеру на полноэкранный режим.
2) Нажмите клавишу [P/T/Z/FOCUS]. На экране появится контекстное меню, как
показано ниже.
Клавиша
Назначение
[ENTER]
Служит для вызова диалогового справочного меню "HELP". Для входа в меню
снова нажмите клавишу [ENTER], для отмены нажмите [CANCEL].
[CANCEL]
Нажмите для выхода из окна "PAN/TILT".
[MENU]
Вызывает расширенный интерфейс управления поворотной камерой,
позволяющий более полно использовать функции управления. При повторном
нажатии клавиши вызывается контекстное меню.
<Примечание > Подробнее функции управления описаны в меню Help .
