26 Цифровой видеорегистратор

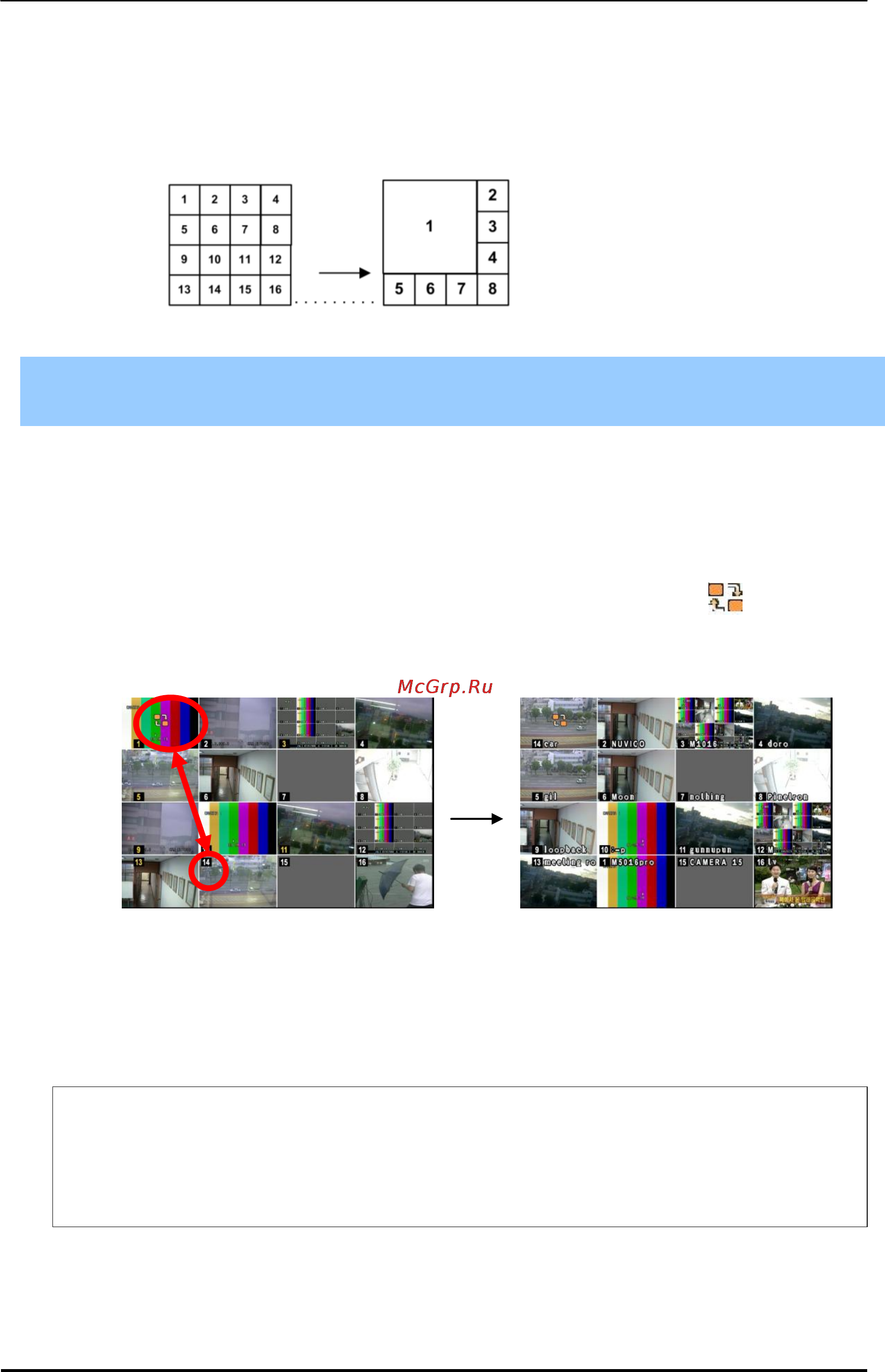

3. Быстрые клавиши для мультиэкранного режима
3.1. Быстрое изменение мультиэкранного режима
- Нажать клавишу F1 на пульте ДУ + <Номер>
Например, нажмите клавишу F1, затем число "8".
Экран переходит в режим отображения 8 каналов.
<Примечание> Для использования данной функции необходимо поставить флажки
напротив режимов разбиения экрана на 6, 4, 8, 10, 13 частей в разделе <Spit mode>.
3.2. Перестановка сегментов в мультиэкранном режиме
Для вывода в большое окно изображения из малого окна в мультиэкранном режиме
следует выполнить указанные ниже действия. Данная фукнция используется в
режиме разбиения экрана на 6, 7, 8, 9, 10, 13, 16 частей.
① Нажать клавишу F2 на пульте ДУ. На экране появится иконка .
② Нажать цифровую клавишу, соответствующую номеру канала, который нужно
вывести в большом окне.
③ Нажмите [MENU] (Меню) для выхода из меню с сохранением изменений.
Для выхода из меню без внесения изменений необходимо нажать клавишу
[Cancel] (Отмена).
Нажмите клавишу [DISPLAY] для перегруппировки.
<Примечание> Переключение экрана с помощью клавиатуры
1. Мультиэкранный режим (функция F1) = 16+ клавиша "Display", 4+ клавиша "Display" и т.п.
2. Переключение экранов в мультиэкранном режиме (функция F2) = 99+ клавиша "Display"
3. Автопереключение = кнопка "Shift" и кнопка "Display" (одновременно)
