42 Цифровой видеорегистратор

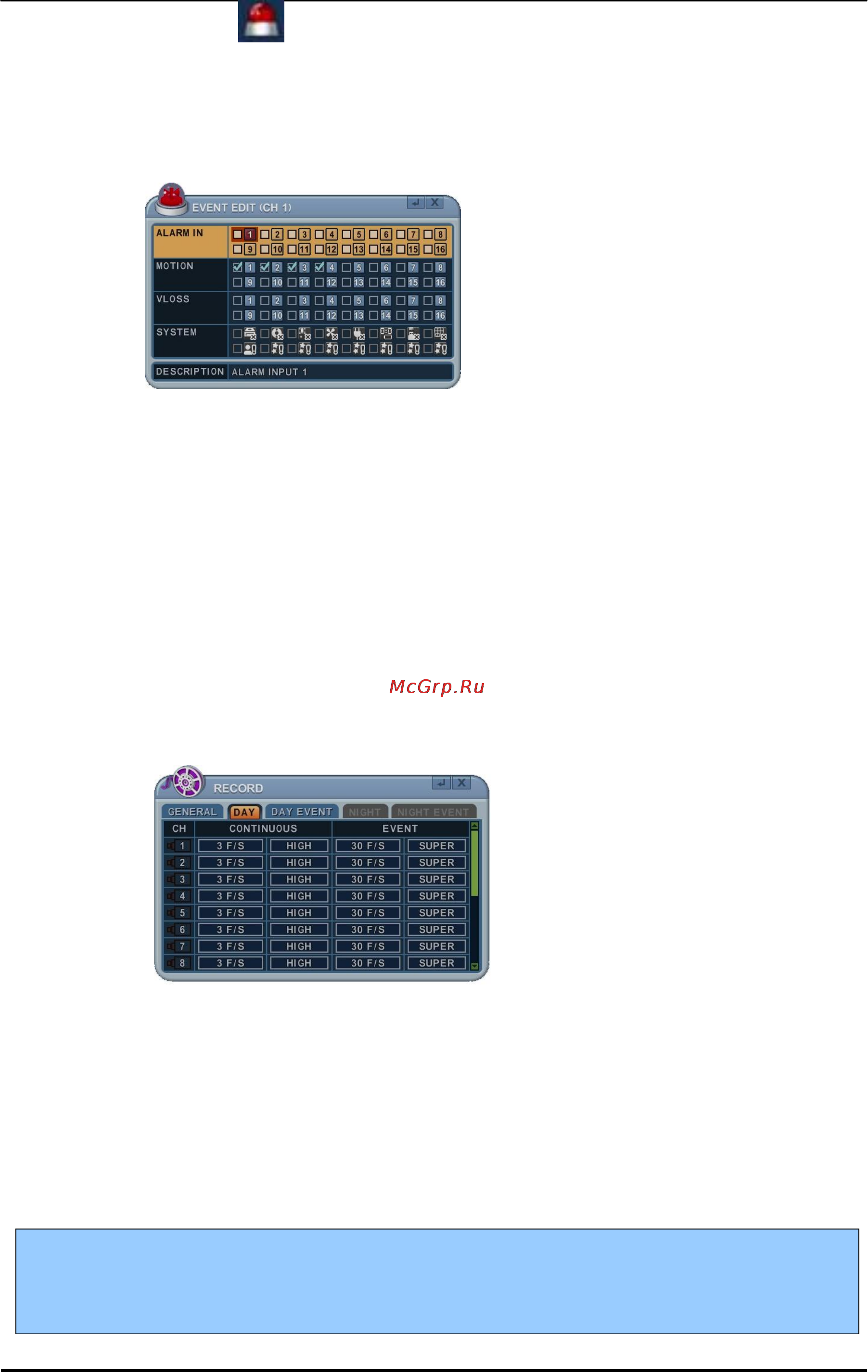

Event Edit (Настройка событий)
- Нажмите [ENTER] для настройки составного события. Во всех разделах меню
в левой колонке отображаются названия параметров, а в правой колонке их
значения. Клавишами [◄►▲▼] на пульте ДУ или на передней панели
устройства переместите курсор на нужную позицию.
- Выберите нужные опции из описанных ниже, используя клавиши [-, +] на пульте
ДУ или воспользовавшись мышью.
- Меню "System" в данном разделе будет неактивным.
3.5 Запись в непрерывном режиме + по событию (движению/тревоге)
Запись в непрерывном режиме (Continuous) и запись по событию (Event) может
выполняться одновременно. Видеорегистратор записывает видео непрерывно в
течение 24 часов, а при возникновении события скорость записи и качество
изображения могут отличаться от установленных для режима непрерывной записи.
<Пример>
При нажатии клавиши "REC" начнѐтся запись в нормальном режиме (Normal) при
скорости 3 к/с (3F/S), с высоким качеством (High). После возникновения события на
этом канале параметры записи изменятся: качество изображения повысится до
максимального (Super), скорость увеличится до 30 к/с. После окончания
установленного времени записи события будет выполнено переключение в
нормальный режим записи.
<Примечание>
Под закладкой [DAY EVENT] указать, при возникновении каких событий должна включаться запись:
Alarm (Датчик тревоги), Motion (Детектор движения), Video Loss (Потеря видеосигнала).
