15 Цифровой видеорегистратор

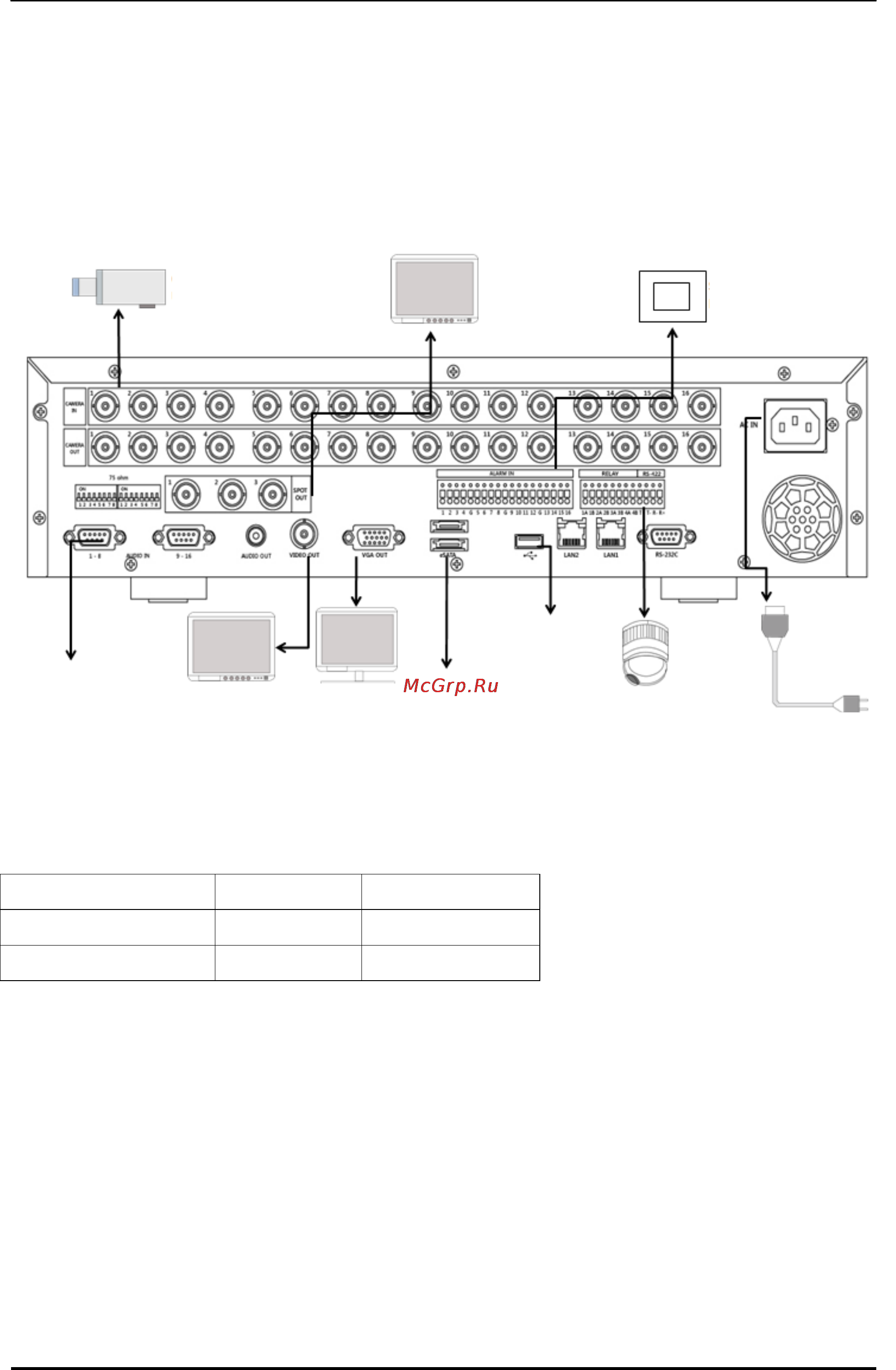

II. УСТАНОВКА И ПОДКЛЮЧЕНИЯ
1. Камеры слежения, мониторы, микрофоны, датчики тревоги и
шнур питания
ДАТЧИК
(ВХОД: до 16 датчиков)
КАМЕРЫ СЛЕЖЕНИЯ
(до 16 камер)
МИКРОФОН №1
(до 16 микрофонов)
МОНИТОР
SPOT-МОНИТОР
(Мониторы 1-3)
ПОВОРОТНАЯ КАМЕРА /
ПУЛЬТ УПРАВЛЕНИЯ
ШНУР
ПИТАНИЯ
ВНЕШНЕЕ
УСТРОЙСТВО
(eSATA)
МОНИТОР ПК
ВНЕШНЕЕ УСТРОЙСТВО
РЕЗЕРВНОГО
КОПИРОВАНИЯ (USB)
Микрофоны
Микрофон
Вход
Выход
Импеданс (0 дБ)
10 кОм
300 Ом
Диапазон напряжений
1 В (полный размах)
1,4 В (полный размах)
