60 Цифровой видеорегистратор
7. DEVICE (УСТРОЙСТВО)
7.1. GENERAL (ОСНОВНЫЕ ПАРАМЕТРЫ)
DVR поддерживает 4/8/16 каналов аудио, тревожных входов и 4 релейных выхода.
Имеется поддержка передачи видеосигнала по HDMI.

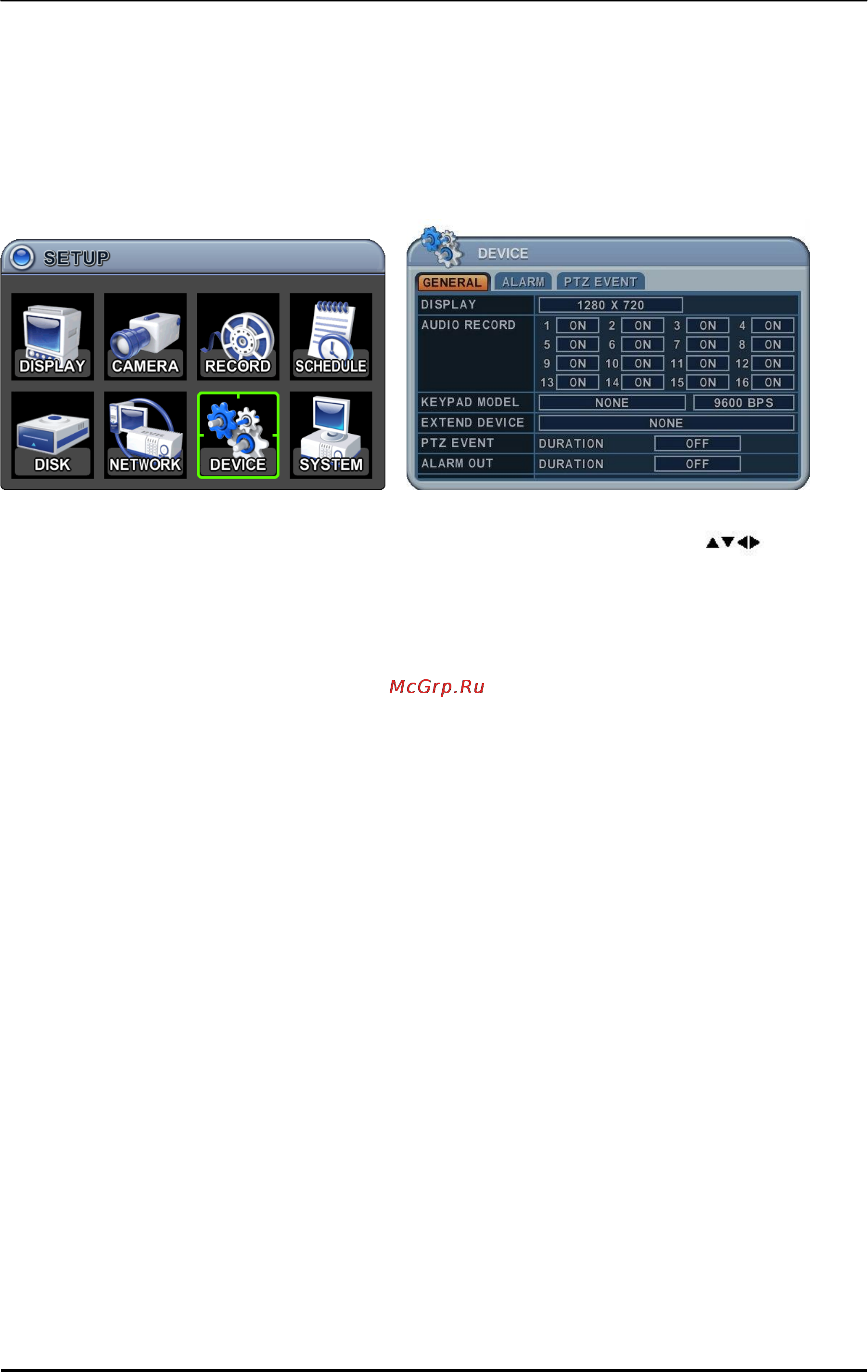

1. Меню с настройками отображаются слева, а сами настройки отображаются справа.
Курсор может быть передвинут при помощи клавиш направления [ ].
1) Display: Пожалуйста, выберите разрешение видеовыхода:
[800*600 1024*768 1280*720 1280*1024
1600*1200 1680*1050 1920*1080I 1920*1080P ]
<Примечание>
А) Указанные разрешения поддерживаются VGA и HDMI-выходами. Поэтому, если VGA-
монитор не поддерживает сигнал высокого разрешения, то изображения на нѐм не будет.
Б) В случае отображения видео одновременно по VGA и HDMI-выходам,
устанавливайте низшее разрешение видеосигнала.
2) Audio Record (Запись аудио): Выберите или отключите запись аудио.
Данные аудио всегда записываются в живом времени, в то время как видео может быть
записано с различными временными рамками. Там будет небольшая задержка по
синхронизации аудио и видео.
3) Keypad Model (Модель клавиатуры): Выберите тип клавиатуры и скорость передачи.
4) Extend Device (Дополнительные устройства): зарезервировано.
5) PTZ Event (События PTZ): Длительность [выкл.,1 сек ~ 5 сек]: выбор длительности.
6) Alarm out (Тревожный выход): Длительность [выкл.,1 сек ~ 5 сек]: выбор
длительности.
2. Сохраните и выйдите путем нажатия кнопки [MENU].
Чтобы выйти без сохранения, нажмите кнопку [CANCEL].
