28 Цифровой видеорегистратор
5. Монитор выборочного видеоконтроля (Spot Monitor)
Установка монитора выборочного видеоконтроля в дополнение к главному монитору позволяет
пользователю наблюдать за некоторыми каналами независимо от главного монитора. В данной модели
поддерживается функция Digital Spot (цифровой выход для монитора выборочного видеоконтроля).
Система поддерживает мультиэкранный режим Spot-монитора, как на главном мониторе.
Нажмите клавишу [Spot] на пульте ДУ, чтобы переключить видеорегистратор в режим работы со SPOT-
монитором.
1) [-,+]: Переключение мониторов выборочного контроля в последовательности SPOT 1-2-3-A-1-2-3-
A….
2) [Display]: Клавиша используется в режиме автоматического последовательного вывода каналов и в
режиме разбиения экрана на несколько сегментов.
В режиме последовательного переключения каналов:
Удерживая нажатой клавишу Spot, нажать клавишу [Display] на 2 секунды
для запуска режима автоматического переключения камер. Временной
интервал переключения следует настроить в меню "Sequential Setup" (Настройка режима
последовательного переключения каналов).
В режиме разбиения экрана на сегменты:
Нажать клавишу Spot и затем нажать [Display], чтобы выбрать режим
разбиения экрана.
Настройка режима разбиения экрана выполняется в меню Display.
3) [Spot/Cancel]: Удерживать нажатой клавишу Spot в течение 2 секунд или нажать клавишу
[CANCEL], чтобы выйти в режим главного монитора Main Monitor.
Если клавиши бездействуют, то система автоматически выходит в режим главного монитора
через 5 секунд.
4) [#CH] – Нажмите клавишу [Spot] на пульте ДУ, затем укажите номер камеры слежения, которую
нужно вывести на полный экран.
<Примечание> Более подробные сведения по настройке работы с монитором выборочного
видеоконтроля (Spot Monitor) приведены в разделе "Настройка экрана".

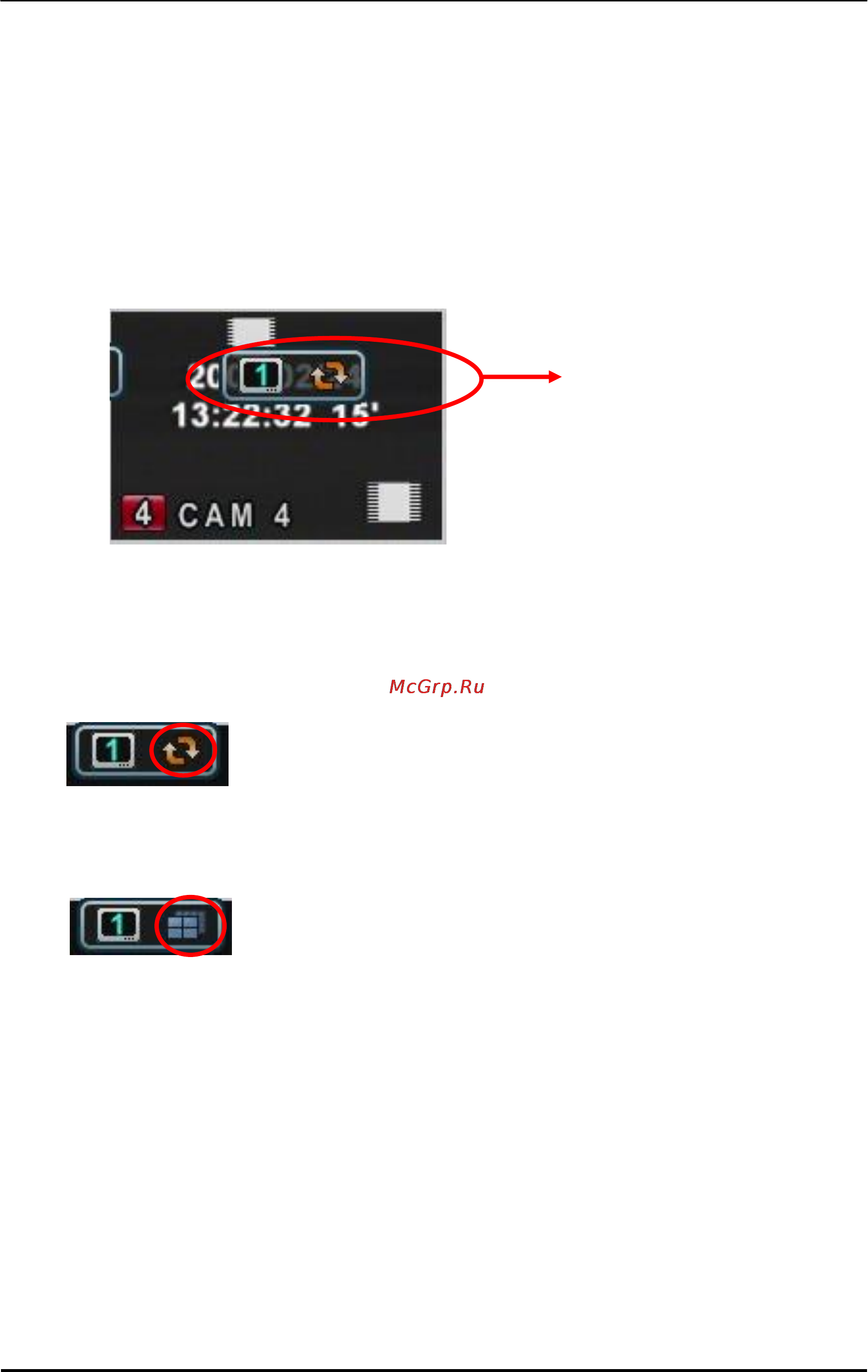

Номер SPOT-монитора, его статус
