30 Цифровой видеорегистратор

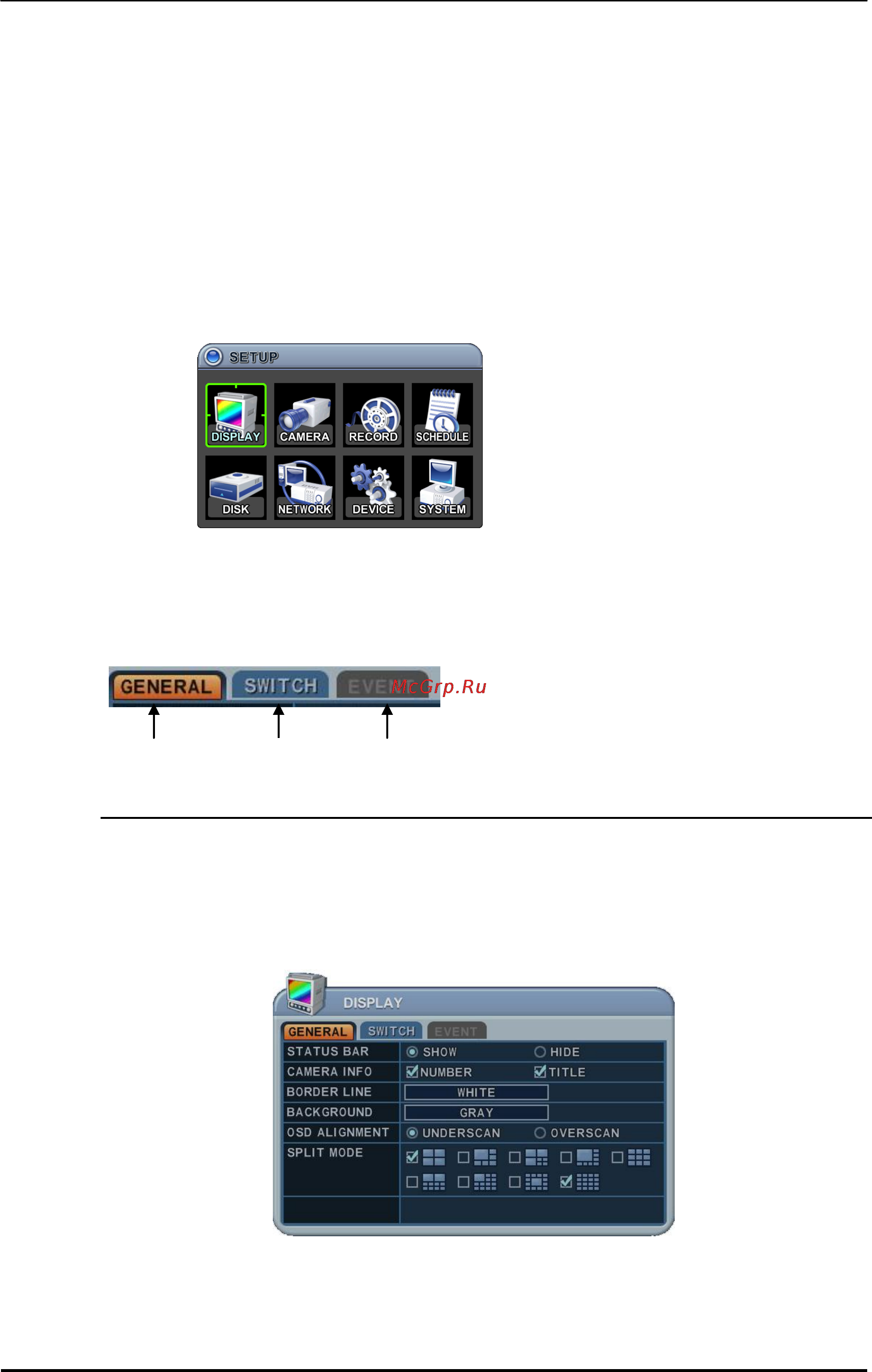

2. РАБОТА С МЕНЮ
1. Войти в систему под именем администратора или пользователя с правами настройки
конфигурации.
* Пользователь с правами настройки конфигурации имеет ограниченный доступ к системным
настройкам (System Menu) и меню настройки жѐстких дисков (DISK).
2. Нажать клавишу [MENU] на передней панели устройства или на пульте ДУ. Щѐлкнуть мышью в
любом месте экрана, чтобы вызвать виртуальный пульт ДУ.
3. Клавиши [◄►▲▼] служат для перехода к нужному разделу меню. Можно воспользоваться для
этого мышью. Выбранные пункты меню выделяются цветом.
4. Для входа в выбранный раздел меню нажмите [ENTER] (Ввод). Или дважды щѐлкните мышью.
5. Выбор закладок осуществляется клавишами [◄►]. Выбранные позиции выделяются оранжевым
цветом.
* При переходе между закладками внесенные изменения сохраняются автоматически.
6. Во всех разделах меню в левой колонке отображаются названия параметров, а в правой колонке
их значения. Клавишами [◄►▲▼] переместите курсор на нужную позицию.
7. Изменять значения/выбирать опции следует клавишами [-, +]. Кроме того, можно
воспользоваться мышью, ручкой настройки JOG.
8. Для выхода из меню с сохранением изменений следует нажать [MENU].
Для выхода из меню без внесения изменений нажать [CANCEL] (Отмена).
выделено не выделено не активно
