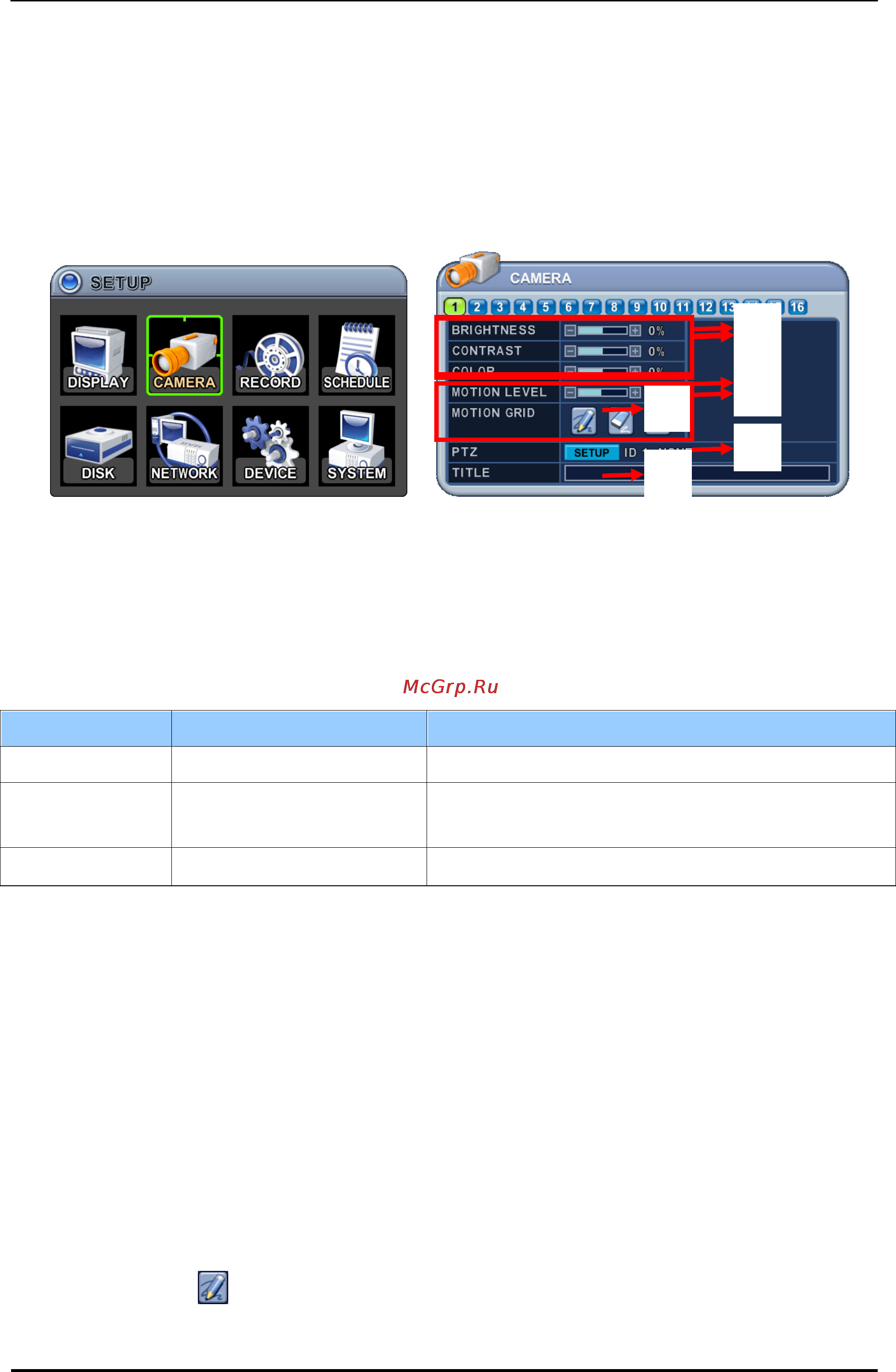

![Pinetron PDR-X7000 [35/91] Camera камеры](/views2/1059881/page35/bg23.png)
34 Цифровой видеорегистратор
2. CAMERA (Камеры)
В этом разделе меню задаются параметры, связанные с работой камер слежения, а именно
видеонастройки (яркость, контраст, цветопередача), настройки системы обнаружения
движения, настройки телеметрии поворотных камер.
1. Выберите номер камеры, используя для перемещения курсора клавиши [◄►], или укажите
номер камеры цифровой клавишей.
2. Номер указанной камеры будет выделен другим фоном, а на экране появятся текущие
настройки этой камеры.
3. Во всех разделах меню в левой колонке отображаются названия параметров, а в правой
колонке их значения.
1) Видеонастройки
2) Настройки детектора движения
a. MOTION LEVEL (Уровень чувствительности). Чувствительность детектора
движения изменяется в следующем диапазоне:
"1" – минимальная чувствительность, "20" – максимальная чувствительность.
По умолчанию установлен уровень "10".
b. MOTION GRID (Зона обнаружения). При выделении этого параметра в окне
видеонаблюдения появляется сетка детектора движения. По умолчанию все
ячейки зоны обнаружения неактивны.
: Выделить все. Нажмите [ENTER] для подтверждения выбора.
Параметр
Значение по умолчанию
Регулировка
BRIGHTNESS
(Яркость)
50%
Регулировка яркости каждой камеры выполняется
клавишами [-,+].
CONTRAST
(Контраст)
50%
Регулировка контраста каждой камеры выполняется
клавишами [-,+].
COLOR
(Цветопередача)
50%
Регулировка цветопередачи каждой камеры выполняется
клавишами [-,+].
①
②
③
④
①
②
③
④
