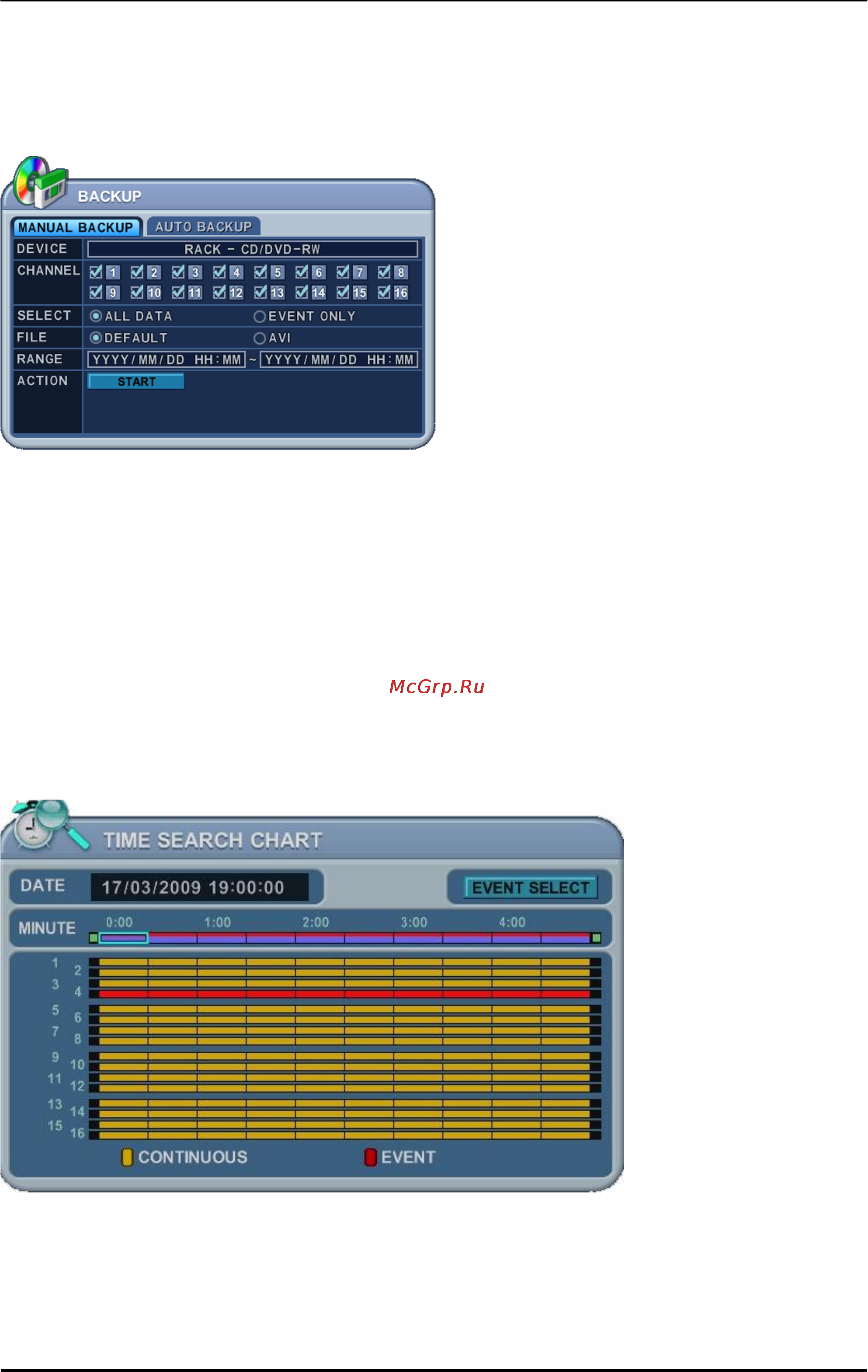

83 Цифровой видеорегистратор
1.2 Внешний флэш-накопитель /жѐсткий диск USB
Резервное копирование на внешний привод выполняется так же, как на встроенный привод
CD/DVD-RW.
Для чтения данных с архивного жесткого диска USB используется файловая система FAT32 или
NTFS.
Чтобы создать резервную копию в формате AVI, следует установить этот формат клавишей [+].
1.3 Настройка временного диапазона резервного
копирования
Клавишей [◄
▌
] задается время начала копирования, клавишей [
▐
►] время окончания.
Указанное время отображается линиями фиолетового цвета.
Заданное время резервного копирования (например, от 19:00 до 19:59) отображается в меню
"BACKUP" в строке RANGE.
Клавиша [LOG IN/OUT] служит для изменения диапазона.
