25 Цифровой видеорегистратор
2. Мультиэкранный и последовательный режимы отображения

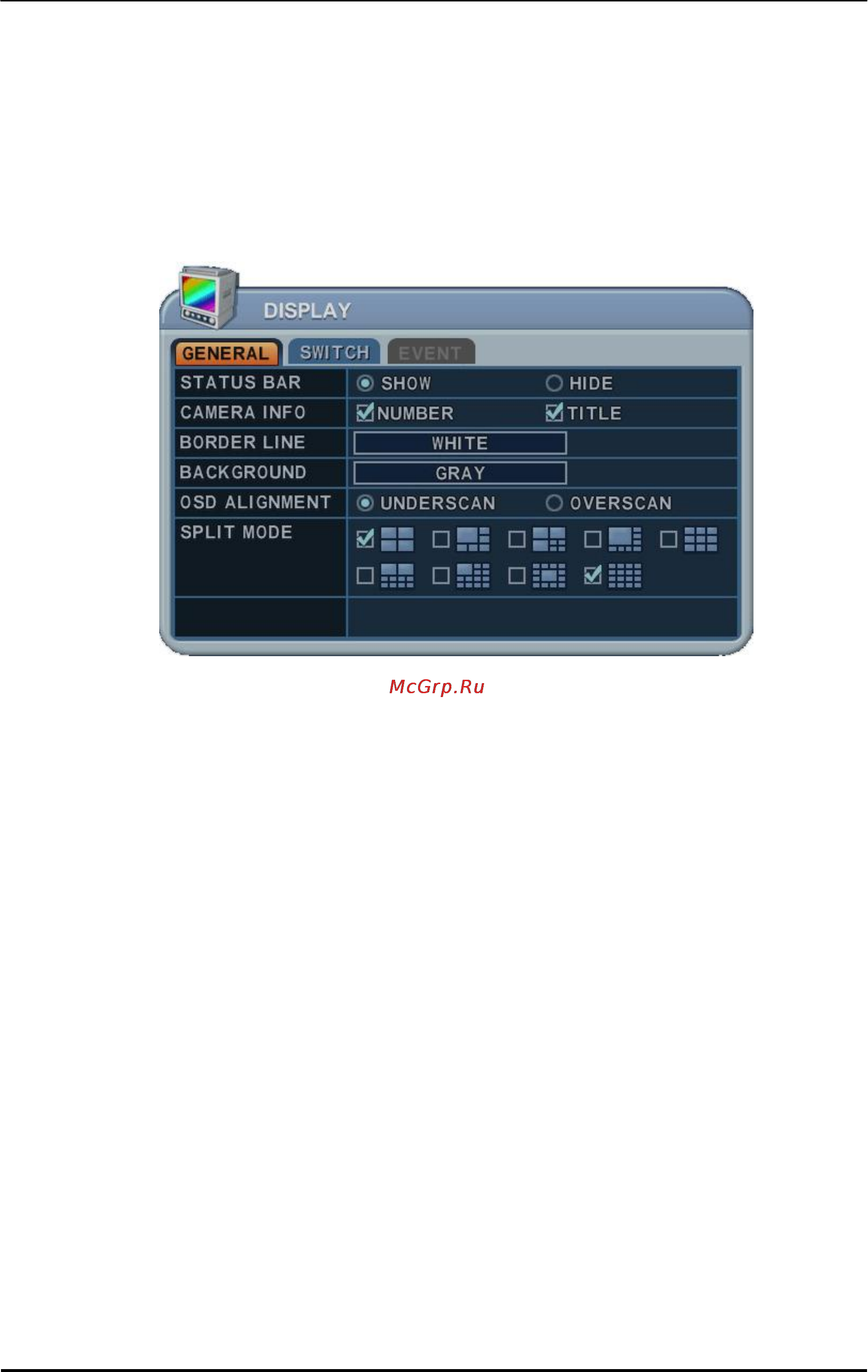

2.1. Настройка экрана (DISPLAY)
Укажите номер камеры для полноэкранного режима с помощью цифровых
клавиш.
2.2. Мультиэкранный и последовательный режимы отображения каналов
1) Переключение режима вывода изображений выполняется клавишей
[DISPLAY]. Переключение происходит в том порядке, который указан с
помощью функции "SPLIT MODE".
2) Для перехода режим последовательного вывода каналов на весь экран с
автоматическим переключением следует удерживать клавишу [DISPLAY]
нажатой 2 секунды.
3) Последовательность смены каналов и время задержки переключения (Dwell
Time) программируются. Подробное описание процедуры настройки
приведено в разделе "Настройка режима последовательного переключения
каналов". Если режим последовательного переключения не активирован,
то вместо него используется мультиэкранный режим "4 в 1" (режим
квадратора).
