38 Цифровой видеорегистратор
<Примечание>
1. Если во время записи по событию снова возникает движение/тревога, длительность
записи увеличивается.
2. Если видеорегистратор выполняет запись, то пред- и посттревожная запись не
активируются.
3. Для выхода из меню с сохранением изменений нажмите [MENU].
Для того чтобы выйти из меню без сохранения изменений, нажмите [CANCEL].
< Приблизительный размер файла>
Качеств
о
NTSC
PAL
ЕДИНИЦА
720*480
720*240
360*240
720*576
720*288
360*288
НИЗКИЙ
4.1
2.9
2.1
4.9
3.5
2.5
KB
СРЕДНИЙ
7.8
5.5
4.0
9.3
6.7
4.8
KB
ВЫСОКИЙ
11.4
8.2
5.8
13.7
9.8
7.0
KB
СУПЕР
15.1
10.8
7.7
18.1
13.0
9.3
KB
УЛЬТРА
18.8
13.4
9.6
22.5
16.1
11.5
KB
* Это вычислено теоретически, поэтому может отличаться в зависимости от видео
сигналов или других условий в реальности.

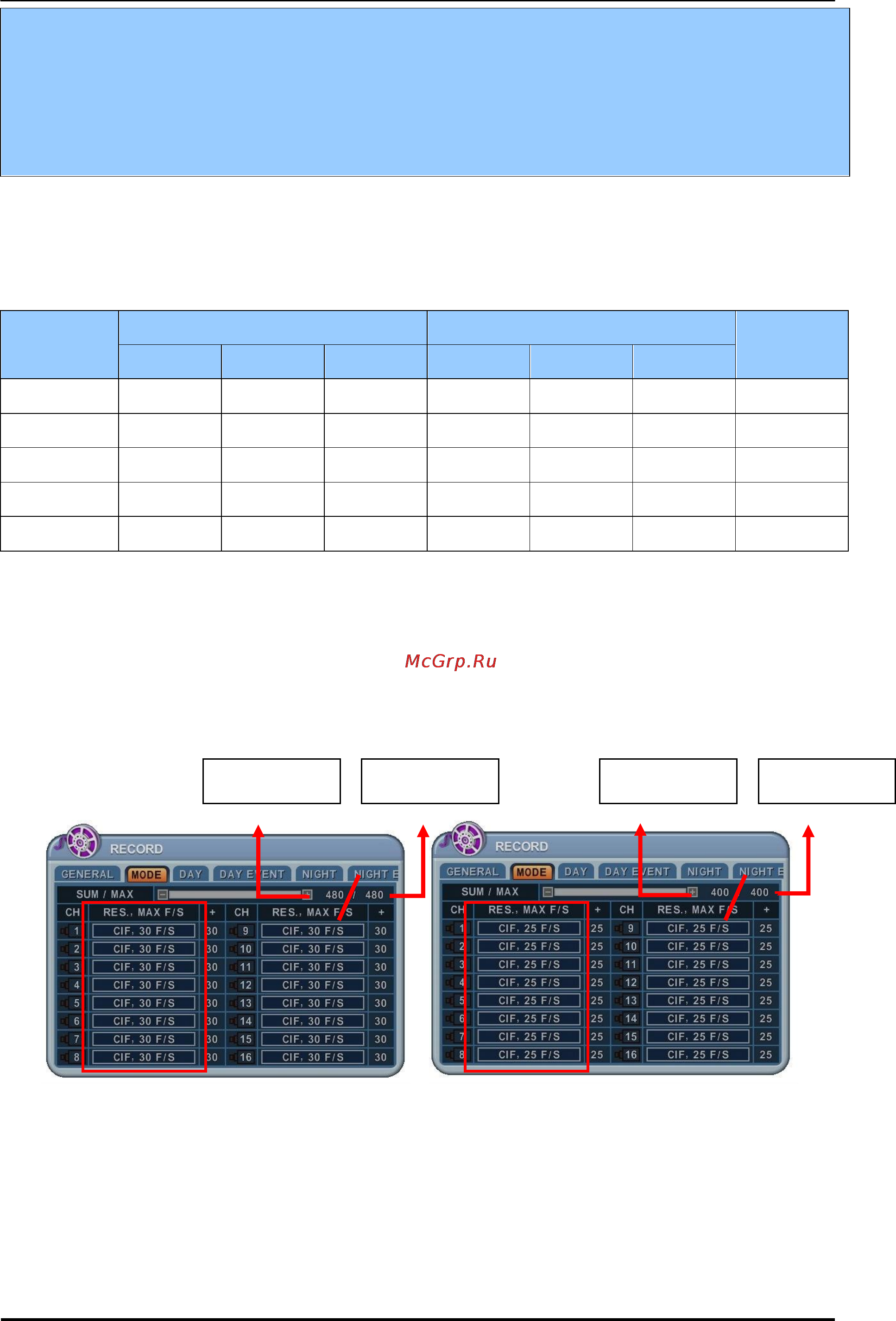

3.2. Resolution & Recording speed Setting (Установка разрешения и
скорости записи)
<режим NTSC> <режим PAL>
Этот DVR может вести запись каждого видеоканала с индивидуальными настройками.
Вы можете настроить разрешение и скорость записи для каждого канала. D1
соответствует разрешению для NTSC 720*480 (PAL 720*576), Field соответствует
разрешению для NTSC 720*240 (PAL 720*288) and CIF – NTSC 360*240 (PAL 360*288).
USED FPS
MAX FPS
USED FPS
MAX FPS
