32 Цифровой видеорегистратор

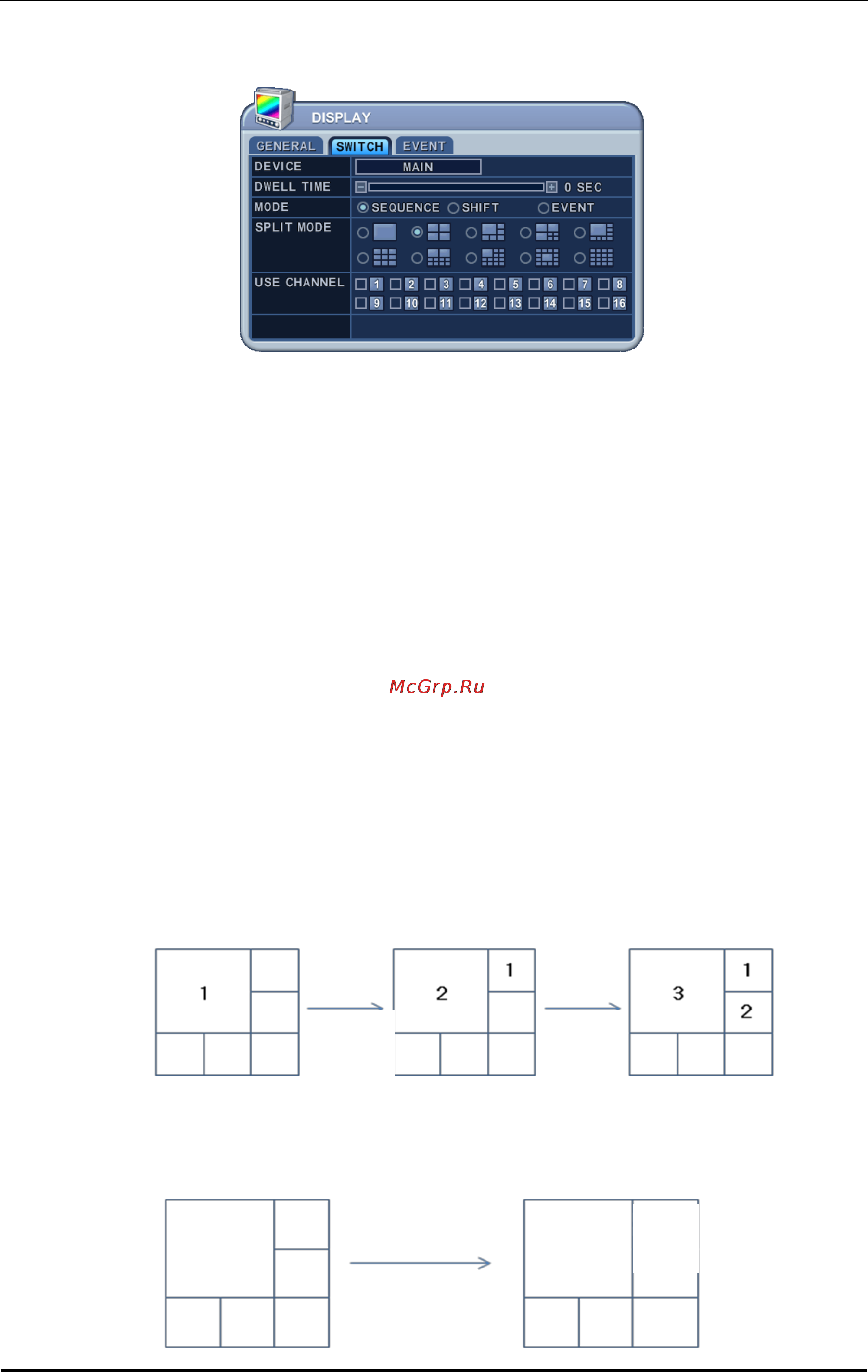

1.2. SWITCH (Настройка режима переключения каналов)
1. Во всех разделах меню в левой колонке отображаются названия параметров, а в правой
колонке их значения. Клавишами [◄►▲▼] переместите курсор на нужную позицию.
2. Настройки
1) Device (Устройство). Каждый монитор может иметь свои настройки.
[MAIN SPOT1 SPOT2 SPOT3]
2) Dwell (Интервал переключения). Укажите интервал переключения каждой камеры или
мультиэкранного режима. Изменять значения следует клавишами [-, +]. Диапазон
допустимых значений: от 1 секунды до 30 секунд.
3) Mode (Режим). Выбрать желаемую схему разбиения экрана на сегменты. Выбранная
схема разбиения экрана будет применяться только при работе в режиме переключения
каналов (SWITCH).
a. Sequence (Поочерѐдно). Автоматическое чередование каналов.
b. Shift (С задержкой). Выбранные камеры отображаются на экране с
установленным интервалом задержки.
Интервал
переключения
(DWELL)
Интервал
переключения
(DWELL)
c. Event (По событию). В случае возникновения события осуществляется вывод
тревожной камеры на весь экран или переход в определѐнный мультиэкранный
режим.
СОБЫТИЕ ?
СОБЫТИЕ
СОБЫТИЕ
Предыдущее
событие
