51 Цифровой видеорегистратор
DHCP, и тогда IP-адрес, шлюз и маска подсети будет назначать сервер DHCP (например,
маршрутизатор локальной сети).
2. Ethernet 2.
1) STATIC IP (Статический IP-адрес). При использовании статического IP-адреса
доступны следующие настройки:
a) ETH.2 IP Address (IP-адрес ETH.2). Укажите статический IP-адрес
видеорегистратора.
b) ETH.2 Netmask (Маска подсети ETH.2). Укажите IP-адрес маски подсети.
2) DHCP: Dynamic Host Configuration Protocol (протокол динамической конфигурации
сетевого узла).
Устанавливается автоматически, если в сети имеется локальный DHCP-сервер (так
называемый локальный маршрутизатор). Если выделена опция DHCP, то IP-адрес,
шлюз и маска подсети назначаются сервером DHCP (то есть маршрутизатором
локальной сети).

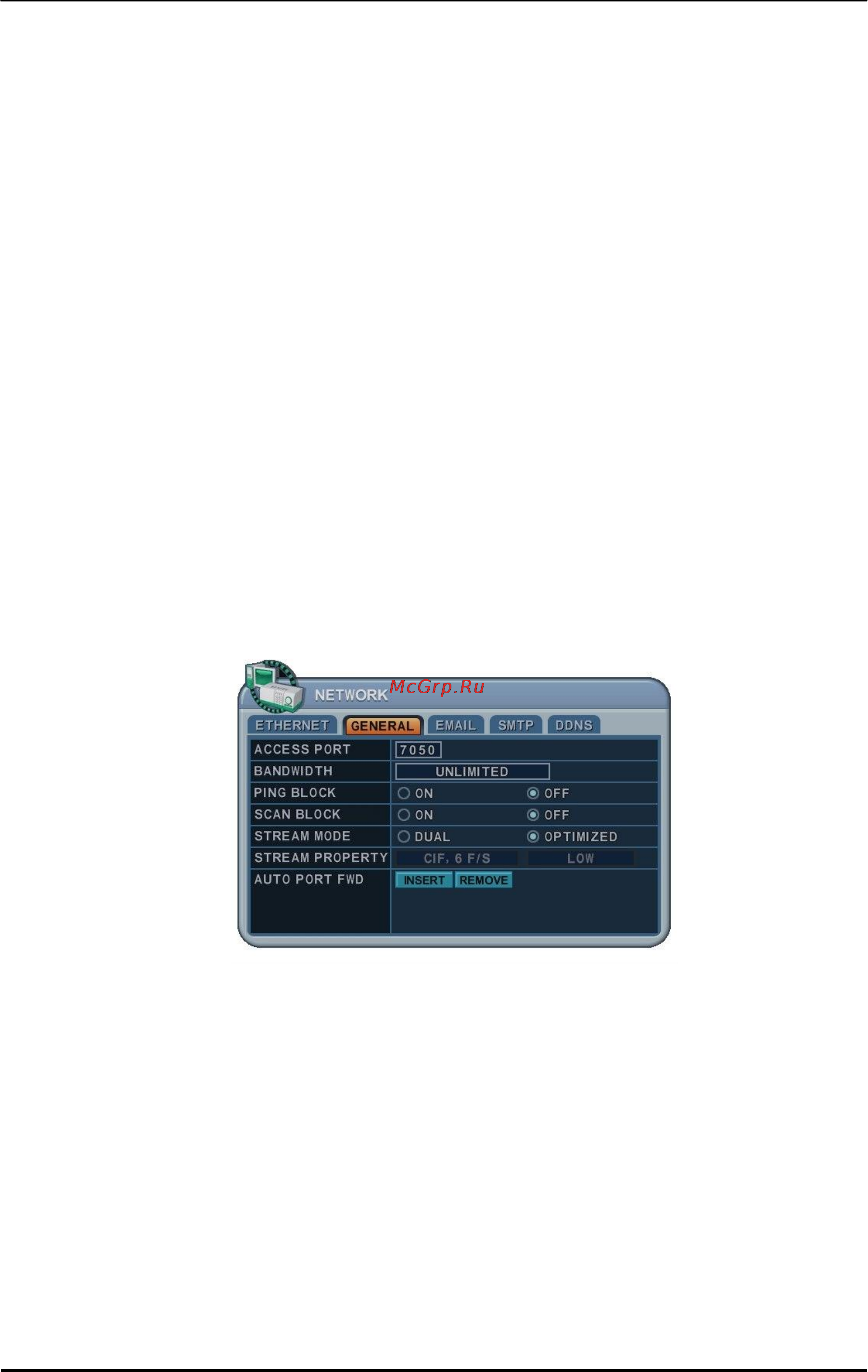

6.2. GENERAL (ОСНОВНЫЕ ПАРАМЕТРЫ)
1. ACCESS PORT (Порт доступа). Укажите от 0001 до 9999.
Укажите номер порта, который будет использоваться для связи с видеорегистратором
по сети Интернет. По умолчанию установлен порт 7000. Рекомендуется назначать
номера выше 1000.
2. BANDWIDTH (Пропускная способность). Укажите пропускную способность сети, чтобы
ограничить ресурсы, выделяемые для клиентского подключения. По умолчанию
ограничения не установлены: от 4 кб/с до 8 кб/с.
3. PING BLOCK (Блокировка переброски). Отключение команды переброски. По
умолчанию "OFF" (выкл.).
4. SCAN BLOCK (Блокировка сканирования). Отключение функции автоматического
сканирования для программы-клиента. По умолчанию "OFF" (выкл.).
