44 Цифровой видеорегистратор
1) Клавишами [◄►▲▼] переместите курсор на нужную позицию.
2) Выделите день недели, режим которого необходимо настроить, нажмите [Enter] или
щѐлкните мышью.

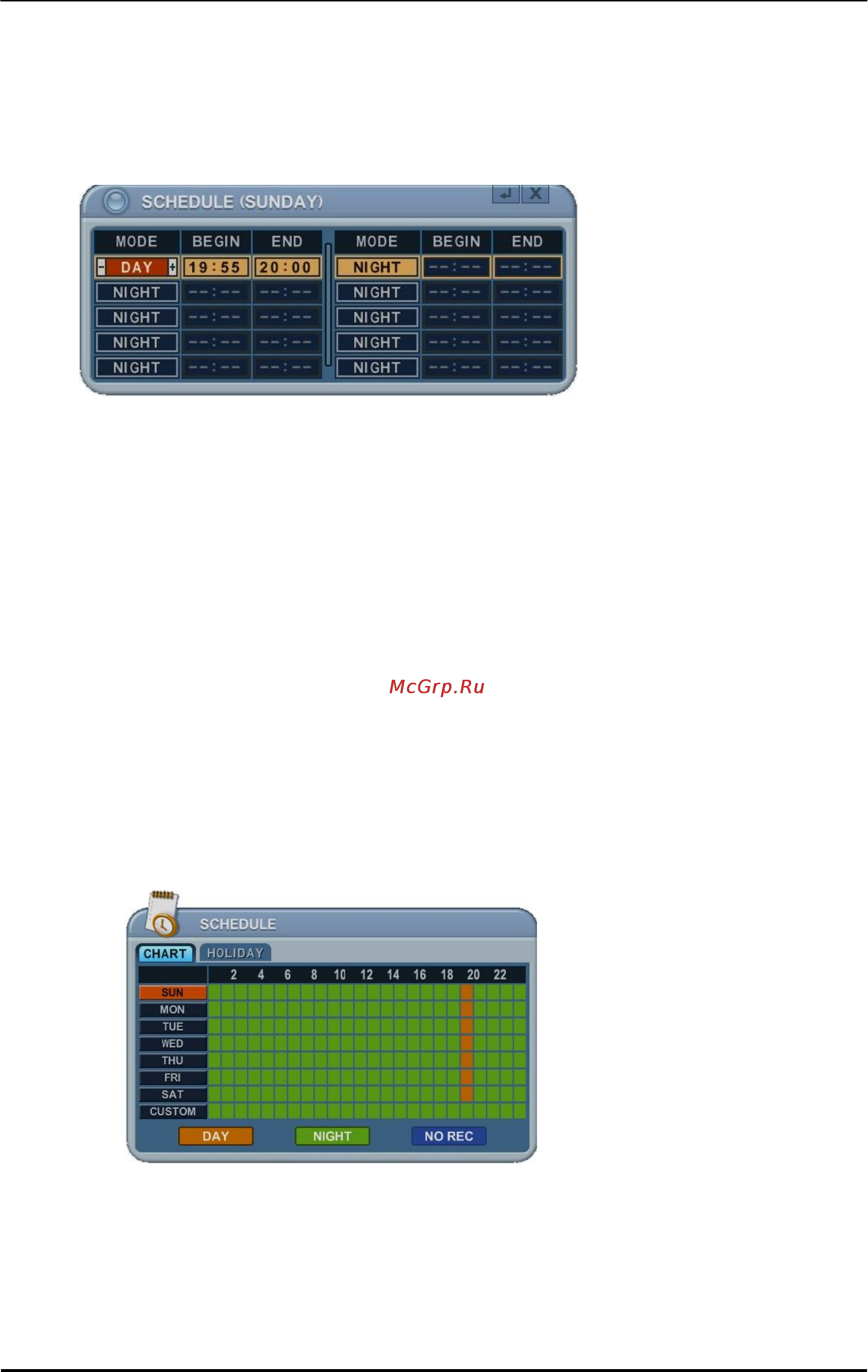

3) Откроется окно настройки параметров расписания на указанный день (смотрите ниже).
a. Изменять значения следует клавишами [-, +].
Режим: [Night] [Day] [No Rec]
(Ночь) (День) (Без записи)
BEGIN (Начало) – время начала записи
END (Окончание) – время окончания записи. Время окончания не может
совпадать со временем начала записи и не может предшествовать ему.
b. Для выхода из меню с сохранением изменений нажмите [MENU].
Для того чтобы выйти из меню без сохранения изменений, нажмите [CANCEL].
4) Копирование расписания
a. Клавишами [◄►▲▼] переместите курсор на выбранный день недели (Sun –
Sat).
b. Нажмите клавишу [DISPLAY] на нужной позиции.
