63 Цифровой видеорегистратор

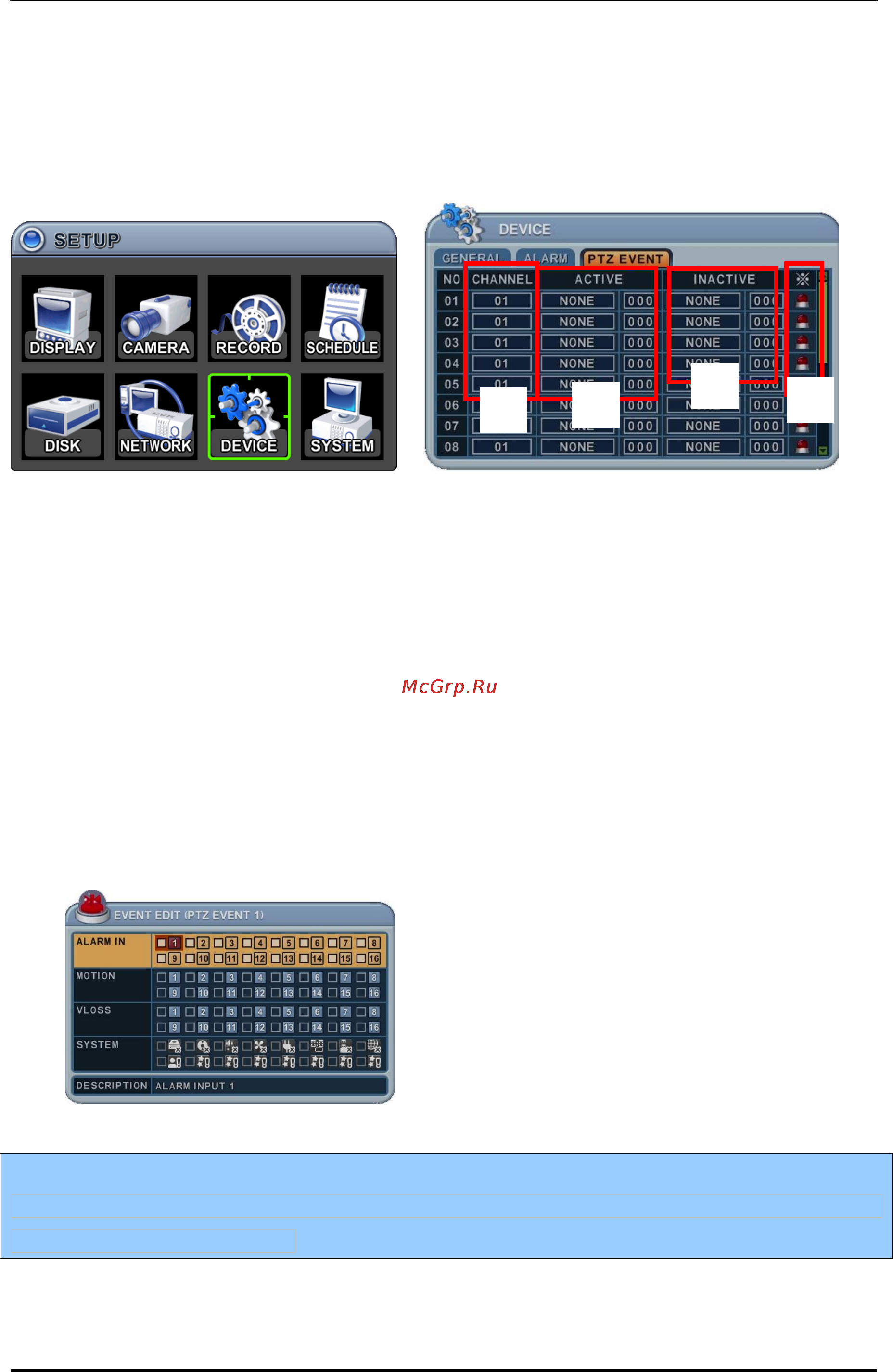

7.3. PTZ EVENT (События для поворотных камер)
В случае срабатывания датчика тревоги, обнаружения движения, потери видеосигнала
видеорегистратор посылает на поворотную камеру предварительно указанную команду. Для
того чтобы воспользоваться данной функцией, необходимо разрешить в настройках
использование PTZ-устройств и назначить протокол обмена данными с камерой.
1. Channel (Канал) – выберите поворотную камеру.
2. Active (Активация) – укажите действие, которое должна выполнить камера при
возникновении события [NONE (Не выполнять) GOTO (Переход) TOUR (Тур)], а
также номер предустановки или группы для выполнения тура по предустановкам.
3. Inactive (Деактивация) – укажите положение камеры после окончания события.
4. Event Edit (Настройка событий)
Нажмите [ENTER] для настройки составного события. Во всех разделах меню в левой
колонке отображаются названия параметров, а в правой колонке их значения.
Клавишами [◄►▲▼] на пульте ДУ или на передней панели устройства переместите
курсор на нужную позицию.
<Примечание>
На поворотных камерах не следует указывать в качестве PTZ-события получение сигнала с
детектора движения (Motion). Иначе этот сигнал будет идти постоянно.
5 . Для выхода из меню с сохранением изменений нажмите [MENU].
Для того чтобы выйти из меню без сохранения изменений, нажмите [CANCEL].
