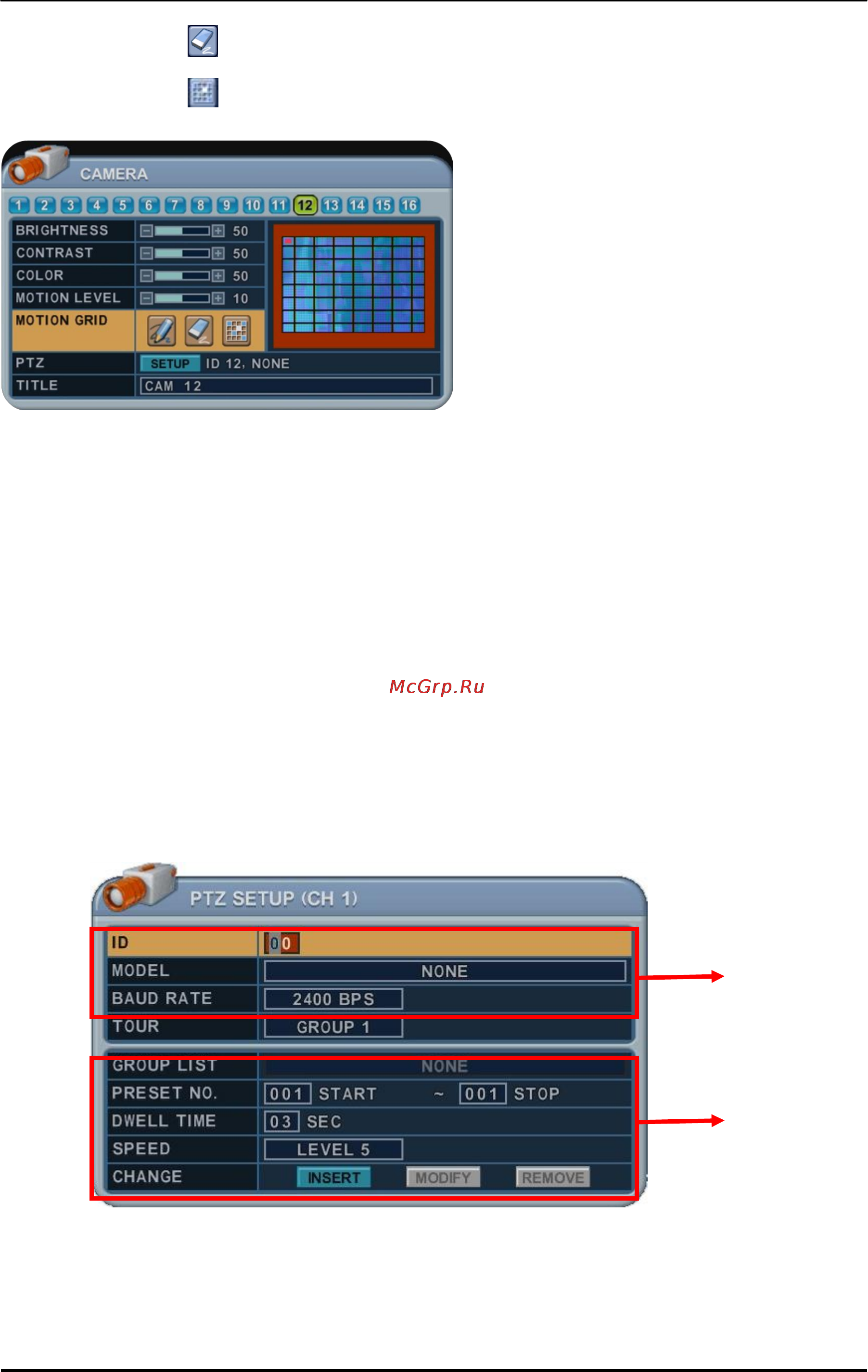

35 Цифровой видеорегистратор
: Убрать все. Нажмите [ENTER] для подтверждения выбора.
: Выделить часть. Нажмите [ENTER] для подтверждения выбора.
Выбор отдельных ячеек в зоне
детектирования осуществляется
следующим образом:
Чтобы выделить определѐнную ячейку в
зоне детектирования, следует подвести к
ней курсор клавишами со стрелками
(◄►▲▼) на передней панели устройства
или на пульте ДУ и затем нажать клавишу
[INC/+]. В выделенной зоне ячейки
будут окрашены синим цветом.
3) PTZ Setup (Настройка функций управления телеметрией)
Поворотные устройства подсоединяются к портам RS-422, расположенным на задней
панели устройства. Поворотные камеры соединены по принципу шлейфового
подключения. Данная модель видеорегистратора позволяет обращаться и управлять
несколькими поворотными камерами независимо друг от друга.
Нажмите [ENTER] для настройки параметров управления телеметрией поворотных
камер. Во всех разделах меню в левой колонке отображаются названия параметров,
а в правой колонке их значения.
a. Настройки подключения.
: Выбрав модель (Model), указать скорость обмена данными (Baud rate), а также
адрес поворотного устройства (PTZ ID).
ⓐ
ⓑ
